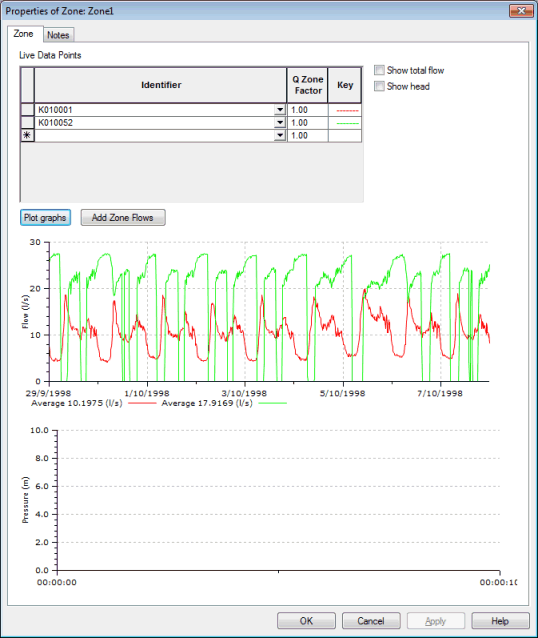

Hoja de propiedades de la zona de datos activos: página Zona

Esta página permite rellenar las zonas con puntos de datos activos. Una zona sea un área autónoma de la red de suministro de agua, con uno, o muy pocos, caudales de entrada y salida. Se pueden generar gráficos de caudal y presión para las zonas de esta página.

Nota: Los puntos de datos activos de la vista Punto de datos activos, la vista Flujo de datos activos o la vista Flujo compuesto de datos activos ya deben existir antes de que puedan añadirse a una zona en esta página.

La hoja de propiedades se abre desde la vista Zona de datos activos haciendo clic con el botón derecho en un nombre de zona, seleccionando Propiedades en el menú contextual, seleccionando Puntos de contribución en la ventana de propiedades del objeto Zona de datos activos y, a continuación, seleccionando la página Zona.

Elemento	Descripción
Puntos de datos activos (tabla)	Columna situada más a la izquierda Si se hace clic en ella, se selecciona toda la fila. El triángulo hacia delante indica la fila activa. La fila con asterisco sirve para añadir puntos de datos activos a esta zona. Identificador Muestra una lista de los puntos de datos activos existentes en esta zona. Al hacer clic en una celda de esta columna, aparece una lista desplegable de los puntos de datos activos existentes que puede incluir en esta zona. Nota: Los puntos de datos activos de la vista Punto de datos activos, la vista Flujo de datos activos o la vista Flujo compuesto de datos activos ya deben existir antes de que puedan añadirse. Al resaltar una fila y pulsar la tecla SUPR, se eliminará el punto de datos activos de esta zona. Factor de zona Q Se utiliza para equilibrar caudales entre zonas cuando dos zonas comparten un punto de datos activos (por ejemplo, una tubería que transporta caudal entre las zonas). Si el factor es positivo en una zona y negativo en la otra, los caudales totales serán correctos. Clave Color asignado automáticamente al trazado del gráfico.
Mostrar caudal total	Si no se marca, cada caudal se representa gráficamente por separado. Si está marcado, se representa gráficamente la suma del caudal en todos los puntos seleccionados.
Mostrar altura piezométrica	Si no está marcado, muestra la presión de cada punto. Si está marcada, muestra la altura piezométrica de cada punto.
Trazar gráficos (botón)	Muestra los gráficos de caudal y presión de uno o más puntos seleccionados en la tabla de Puntos de datos activos anterior.
Añadir zona de caudales (botón)	Solo está disponible cuando hay una red abierta con datos de control asociados. Se utiliza para buscar puntos de datos activos que supervisen los caudales que entran o salen de la zona en curso. Los puntos de datos activos encontrados se añadirán a la tabla de puntos de datos activos, si no están ya presentes. Esta funcionalidad requiere que los códigos de área de los nodos de la red se correspondan con los nombres de las zonas de datos activos. Los puntos de entrada y salida se determinan buscando vínculos asociados con datos en tiempo real que estén conectados a un nodo con código de área que coincida con el ID de zona y a un nodo que se encuentre fuera de la zona en curso.
Gráficos	Gráfico superior Muestra el caudal. Gráfico inferior Muestra la presión. Menú contextual Imprimir gráfico: abre el cuadro de diálogo Impresión estándar para imprimir el gráfico. Copiar gráfico: copia el gráfico en el portapapeles para pegarlo en aplicaciones gráficas. Propiedades del gráfico: abre el cuadro de diálogo Propiedades del gráfico. Exportar trazados a CSV: abre el cuadro de diálogo Guardar como de Windows para elegir la ubicación y el nombre de un archivo CSV al que exportar los datos del gráfico.
