Le conteneur de contrôleur-point contrôle les sous-objets de point dans les splines éditables, les surfaces éditables et les modificateurs FFD (déformation de formes libres).
Le conteneur de contrôleur-point est affecté automatiquement chaque fois que des points de contrôle, des sommets ou des vecteurs (poignées de tangente) sont animés dans le mode sous-objet d’une spline éditable, d’un patch éditable, d’un maillage éditable, d’un poly éditable, d’une surface NURBS ou d’une FFD (déformation de formes libres). Etant donné que ce contrôleur permet de sélectionner et de déplacer toutes les sous-clés, de faire correspondre visuellement les clés aux points dans les fenêtres et de changer rapidement les propriétés de clés, vous pouvez gérer un grand nombre de pistes créées lors de l'animation de sommets, de points de contrôle et de vecteurs.
En mode Feuille d’expo, le conteneur de contrôleur-point s’affiche sous la forme d’une piste avec des clés vertes dans la vue piste. Les sous-pistes situées au-dessous de la piste principale contiennent tous les sommets animés, les points de contrôle et les vecteurs.
Procédures
Par exemple, pour animer des sommets en affichant la piste du conteneur de contrôleur-point :
- Dans la fenêtre Face, créez une sphère.
- Cliquez avec le bouton droit de la souris sur la sphère et dans le menu Quadr., choisissez Convertir en
Convertir en maillage éditable.
- Dans Maillage éditable panneau déroulant Sélection, cliquez sur Sommet.
- Activez
et faites glisser la glissière temps sur l'image 10.
- Dans les fenêtres, sélectionnez et déplacez certains sommets de la sphère.
Une clé s'affiche au niveau de l'image 10 dans la barre de piste.
- Cliquez avec le bouton droit de la souris sur la sphère, puis choisissez Feuille d'expo dans le menu Quadr.
3ds Max ouvre Vue piste - Feuille d'expo. En haut de la fenêtre de contrôleur, vous trouverez les pistes de la sphère.
- Développez toutes les pistes de la sphère dans la hiérarchie de la vue piste.

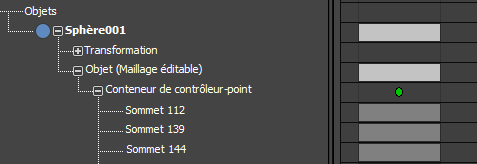

La vue piste affiche la piste du conteneur de contrôleur-point et les pistes des sommets animés en dessous.
Interface
- Clés de piste du conteneur de contrôleur-point
-
En mode Vue piste - Feuille d’expo, un clic sur une clé de contrôleur-point (de couleur verte) met en surbrillance toutes les sous-clés au niveau de cette image.
Si des centaines de sommets sont animés, il est conseillé de réduire la piste de façon à ce que seule la piste principale soit visible. Le déplacement d'une clé verte provoque le déplacement de toutes les sous-clés associées.
Boîte de dialogue Infos sur les clés
Cliquez avec le bouton droit de la souris sur une clé verte dans la vue piste pour ouvrir la boîte de dialogue Infos sur les clés, qui vous permet d’accéder à toutes les sous-clés sous l’entrée principale à un moment donné.
