Pour utiliser les stylisations de couleurs et les schémas de couleurs d'un nuage de points

Sélection des stylisations de couleurs des nuages de points et affectation de schémas de couleurs.

Sélection d'une stylisation des couleurs

1. Sélectionnez un nuage de points.
2. Cliquez sur onglet contextuel Nuage de points > Panneau de visualisation > Menu déroulant Stylisation des couleurs, puis choisissez une option de stylisation.
   Trouver
   • Couleurs de numérisation. Cette option permet d’afficher les points avec les couleurs réelles initialement capturées lors de la numérisation par une caméra intégrée au scanner.
   • Couleur de l'objet. Cette stylisation affecte la propriété de couleur de l’objet nuage de points à tous les points de ce nuage.
   • Normal. Cette option affecte des couleurs aux points en fonction de la direction de leur normale.
   • Intensité. Cette option affecte des couleurs aux points en fonction de leur valeur d'intensité de retour d'impulsion laser.
   • Elévation. Cette stylisation affecte des couleurs aux points en fonction de leur valeur Z.
   • Classification. Cette option applique une couleur à chaque point en fonction de sa classification.

Remarque : Pour Intensité, Élévation et Classification, la stylisation est basée sur les schémas de couleurs attribués dans la boîte de dialogue Mappage des couleurs du nuage de points (commande NUAGEPOINTSPALETTE). Si les données requises n’existent pas dans le nuage de points, l’option est grisée dans le menu déroulant Stylisation.

Affectation d'un schéma de couleurs

1. Sélectionnez un nuage de points.
2. Cliquez sur l’onglet contextuel Nuage de points > panneau Visualisation > liste déroulante Choix des couleurs, puis choisissez un schéma de couleurs.
   Trouver
   Remarque : La stylisation des couleurs du nuage de points sélectionné doit être définie sur Intensité, Élévation ou Classification pour modifier le schéma de couleurs.

Personnalisation d'un schéma de couleurs

Pour les stylisations d'intensité et d'élévation, vous pouvez modifier la bande de couleurs ou les valeurs de dégradé d'un schéma de couleurs, puis modifier les valeurs de plage minimale/maximale auxquelles le dégradé de couleurs s'applique. Pour la stylisation de classification, vous pouvez affecter la couleur à afficher pour chaque catégorie de classification.

Personnalisation du schéma de couleurs des stylisations d’intensité et d’élévation

1. Sélectionnez un nuage de points.
2. Cliquez sur onglet contextuel Nuage de points > panneau Visualisation > Mappage des couleurs. Trouver

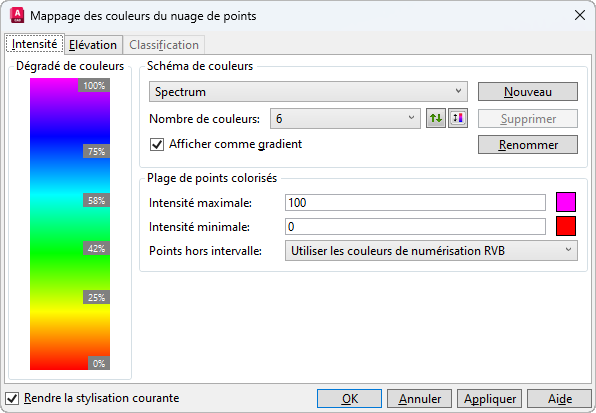

3. Dans la boîte de dialogue Mappage des couleurs du nuage de points, cliquez sur l'onglet Intensité ou Elévation.

4. Modifiez les paramètres du schéma de couleurs, les couleurs du dégradé de couleurs et/ou la plage de points en fonction de vos besoins.
5. Cliquez sur OK.

Personnalisation du schéma de couleurs de la stylisation de classification

1. Sélectionnez un nuage de points.
2. Cliquez sur onglet contextuel Nuage de points > panneau Visualisation > Mappage des couleurs. Trouver

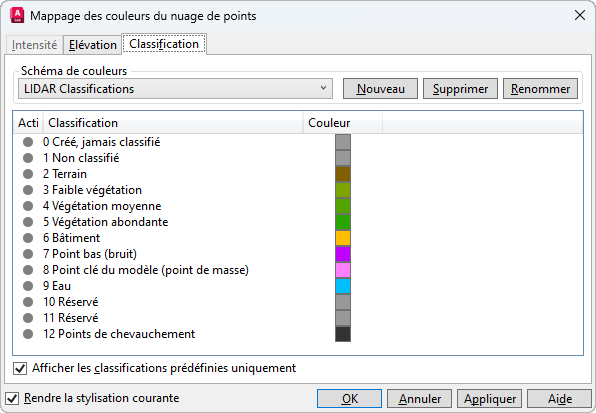

3. Dans la boîte de dialogue Mappage des couleurs du nuage de points, cliquez sur l'onglet Classification.

4. Pour contrôler l’affichage des points de nuage de points correspondant à chaque classification, cliquez sur l’icône Actif/Désactivé pour activer ou désactiver l’affichage.
5. Pour modifier la couleur attribuée à une classification, cliquez sur l’échantillon de couleur correspondant et sélectionnez une nouvelle couleur.
6. Cliquez sur OK.
