Palette Gestionnaire de projets

Affiche et organise des ensembles nommés de feuilles de dessin.

JEUFEUILLES (commande)

Menu : Fenêtre > Gestionnaire de projets

Clavier : Cmd-8

Résumé

Le gestionnaire du jeu de feuilles ne fonctionne pas parfaitement dans les cas suivants :

• Une commande est active.
• Aucun dessin n'est ouvert.
• Le projet est verrouillé ; ou
• Une présentation est verrouillé par un autre utilisateur.

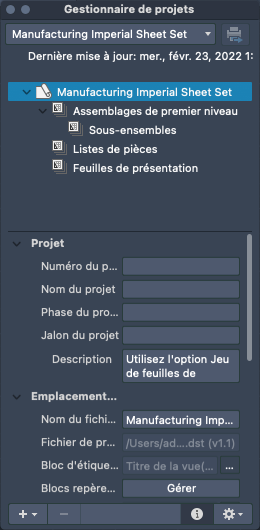

Composants du Gestionnaire de projets

La section suivante explique que chaque composant du gestionnaire de projet sont utilisés.

1. du menu contextuel. Répertorie tous les projets actuellement ouverts et ayant été récemment ouverts. Utilisez la liste pour basculer entre les projets ouverts.

2. Bouton de publication du projet. Affiche et remplit la boîte de dialogue Publication par lot avec toutes les présentations du projet en cours.

3. Arborescence du projet. affiche une liste organisée de toutes les présentations dans le projet en cours.

   Les actions suivantes peuvent être effectuées dans l'arborescence :

   • Cliquez deux fois sur une présentation ou une vue pour ouvrir le dessin associé.
   • Clic droit pour accéder aux menus contextuels des opérations appropriées à l'élément actuellement sélectionné. Pour plus d'informations, reportez-vous à la rubrique Menus contextuels de l'arborescence du projet.
   • Faites glisser les éléments dans l'arborescence pour les réorganiser.

4. Groupe de fonctions Détails. Affiche les propriétés de l'élément sélectionné dans l'arborescence du projet. Cliquez sur le bouton Afficher les détails/Masquer les détails dans la partie inférieure du gestionnaire de projets pour basculer l'affichage du groupe de fonctions Détails.

   Pour plus d'informations sur les propriétés répertoriées dans le groupe de fonctions Détails, reportez-vous aux rubriques

   •  Propriétés de projet
   • Présentation des propriétés 
   • Propriétés du groupe 
   • propriétés de vue 

5. Bouton Create Action. Affiche un menu contextuel qui vous permet de créer un projet ou d'ajouter des présentations et des groupes au projet en cours.

   • Nouvelle présentation.  Projet affiche la Boîte de dialogue et crée une présentation dans le projet ou dans le groupe sélectionné.
   • Add Existing Drawing. Affiche la boîte de dialogue Add Layout from Drawing et vous permet de sélectionner une présentation dans un dessin existant pour l'ajouter au projet.
   • Nouveau groupe. Crée un groupe.
   • Créer un projet.  Affiche la Boîte de dialogue Nouveau projet et crée un fichier DST.

6. Supprimer. Permet de supprimer le groupe ou la présentation sélectionnés dans le projet. La suppression d'une présentation ne supprime pas le fichier dessin associé.

7. Bouton Afficher/Masquer les détails. Active ou désactive l'affichage du groupe de fonctions Détails.

8. Bouton Project Action. Affiche un menu contextuel qui permet d'ouvrir, de fermer ou de publier un projet. Vous pouvez également contrôler la manière dont les présentations sont ouvertes et renommées.

   • Ouvrir un projet. Affiche la boîte de dialogue Ouvrir un projet et charge les informations du fichier de données du projet (DST) dans le gestionnaire de projets.
   • Fermer le projet. Ferme le projet en cours.
   • Publication par lot. Affiche la boîte de dialogue Publication par lot et ajoute la présentation sélectionnée ou les présentations contenues dans le groupe ou le projet sélectionné.
   • Gestionnaire des mises en page. Affiche le gestionnaire des mises en page et vous permet de modifier les remplacements de mise en page dans le projet en cours.
   • Open Drawings to Model. détermine si la présentation ou l'espace objet nommés sont définis comme courants lors de l'ouverture d'une présentation de projet dans le gestionnaire de projets.
   • Show File Users. Gère l'affichage de l'utilisateur qui a créé la présentation ou dispose d'une présentation ouverte qui s'affiche sous la présentation dans l'arborescence du projet.
   • Name Synchronization. Gère l'attribution d'un nouveau nom à des fichiers dessins (DWG) et des présentations lors du changement de nom et de numéro d'une présentation dans le gestionnaire de projets.
     • Layout Title. Lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projets modifie le nom de la présentation dans le fichier dessin (DWG).
     • Prefix with Layout Number. lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet, le nom de la présentation est modifié dans le fichier de dessin (DWG) à un nouveau nom pour le titre de la présentation (< nombre ><Titre >.
     • Titre du dessin. lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet modifie le fichier de dessin (DWG) et les noms de présentation.
     • Prefix with Layout Number. lorsque cette option est activée, l'attribution d'un nouveau nom à une présentation dans le gestionnaire de projet modifie le fichier de dessin (DWG) ou le nom d'une présentation dans un nouveau nom pour le titre de la présentation (< nombre ><Titre >.
