Dans cet exercice, vous allez échanger les bords MNT triangulés d'une surface.
Echange de bords MNT triangulés
- Ouvrez le fichier Surface-4A.dwg qui se trouve dans le dossier des dessins de didacticiels.
Dans ce dessin, la surface est affichée sous la forme de lignes MNT triangulées superposées sur une image de base géographique de référence externe.

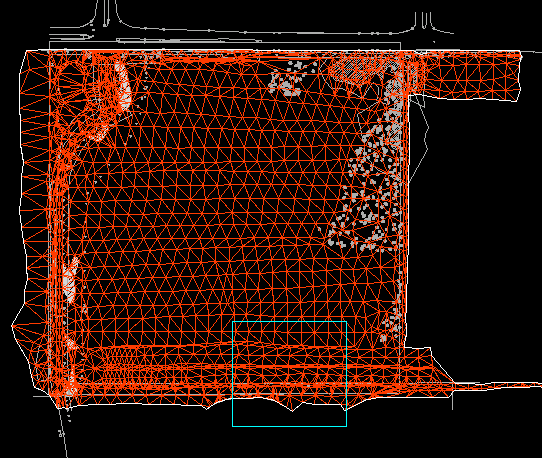

- Effectuez un zoom avant sur le bord inférieur de la surface.
Zone sur laquelle effectuer le zoom
- Dans l'onglet Prospecteur de la fenêtre d'outils, développez l'ensemble
Définition de la surface. Cliquez avec le bouton droit sur
Modifications. - Cliquez sur .
Sur la ligne de commande, le système vous invite à sélectionner le bord (la ligne) à échanger.
- Cliquez sur le bord MNT triangulé de votre choix pour l'échanger.

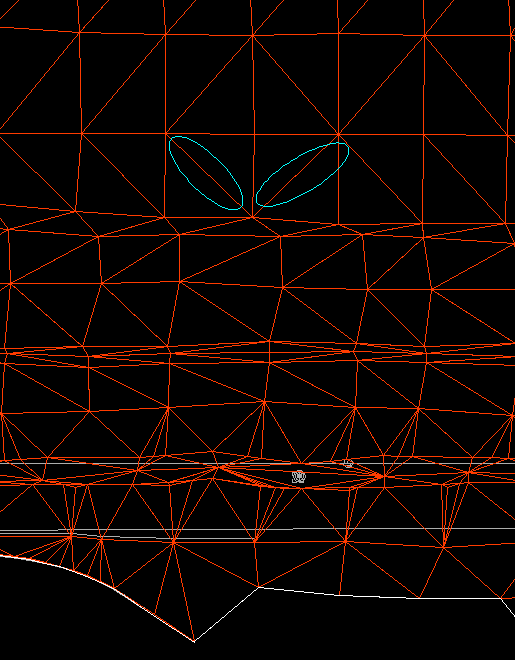

Bords dont l'échange est recommandé
Le bord est échangé si les critères suivants sont respectés :
- Deux triangles visibles sont séparés par le bord.
- Le quadrilatère formé par les deux triangles (séparés par le bord) est convexe.
- Vous pouvez aussi continuer à cliquer sur les autres bords MNT triangulés pour les échanger.
- Appuyez sur ENTREE pour mettre fin à la commande.
Les modifications sont ajoutées en tant qu'opérations Echanger le bord à la liste Modifications dans l'onglet Prospecteur.
Remarque :La colonne Description de la vue sous forme de liste présente les coordonnées du point choisi le long du bord qui a été échangé.
Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Suppression de lignes triangulées.
