Exercice 2 : Suppression de lignes triangulées

Dans cet exercice, vous allez supprimer des lignes triangulées d'une surface.

Les lignes MNT triangulées tombent dans un bassin. En supprimant ces lignes, vous pouvez empêcher le dessin de courbes de niveau à travers la zone du bassin.

Cet exercice est la suite de l'Exercice 1 : Echange des bords MNT triangulés.

Suppression de lignes triangulées

1. Ouvrez le fichier Surface-4B.dwg qui se trouve dans le dossier des dessins de didacticiels.

   Dans ce dessin, la surface est affichée sous la forme de lignes MNT triangulées superposées sur une image de base géographique de référence externe.

2. Effectuez un zoom avant vers la zone du bassin arrondi dans le coin supérieur gauche de la surface.

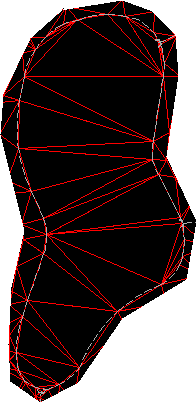

   Lignes qui coupent la zone du bassin


3. Dans l'onglet Prospecteur de la fenêtre d'outils, développez l'ensemble Définition de la surface, puis cliquez avec le bouton droit sur l'élément Modifications.
4. Dans le menu contextuel, choisissez Supprimer une ligne.

   Sur la ligne de commande, le système vous invite à sélectionner le bord (la ligne) à supprimer.

5. Cliquez sur un bord qui coupe la surface du bassin. Appuyez sur la touche ENTREE.

   Le bord est supprimé et un bord intérieur est créé suivant les lignes MNT triangulées adjacentes.

6. Utilisez de nouveau la commande Supprimer une ligne et supprimez toutes les lignes MNT triangulées qui coupent la surface du bassin.
   Conseil :

   Entrez C sur la ligne de commande pour utiliser la sélection de l'intersection lors de l'exécution de la commande de suppression de ligne.

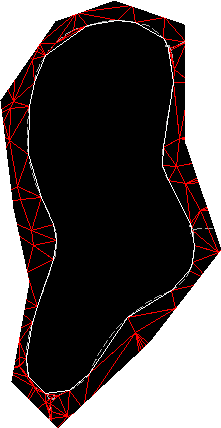

   Triangulation révisée et bord intérieur



   Les modifications sont ajoutées en tant qu'opérations Supprimer une ligne dans la vue sous forme de liste Modifications de l'onglet Prospecteur.

   Remarque :

   La colonne Description de la vue sous forme de liste indique les coordonnées des sommets du bord qui a été supprimé.

Pour poursuivre ce didacticiel, passez à l'Exercice 3 : Ajout d'un masquage de limite de contour.
