Dans cet exercice, vous allez créer un diagramme d'équilibrage des déblais et remblais qui affichera les volumes de transport des déblais gratuit et de transport des déblais payant pour un site du projet.
Pour créer un diagramme d'équilibrage des déblais et remblais, vous devez disposer des éléments suivants :
- un axe
- deux surfaces
- un groupe de tabulations
- une liste de matériaux
L'exemple de dessin que vous utiliserez pour cet exercice contient tous ces éléments.
Pour savoir comment créer une liste de matériaux, reportez-vous à l'exercice Création d'une liste des matériaux.
Création d'un diagramme d'équilibrage des déblais et remblais
- Ouvrez le fichier Mass Haul-1.dwg qui se trouve dans le dossier des dessins de didacticiels.
- Cliquez sur l'onglet
Trouver. - Dans l'Assistant , à la page Général, définissez les paramètres suivants :
- Nom de la vue d'équilibrage des déblais et remblais : Mass Haul Balancing
- Style de la vue d'équilibrage des déblais et remblais : Free Haul and Overhaul
- Cliquez sur Suivant.
- Dans la page Options d'affichage de l'équilibrage des déblais et remblais, examinez les paramètres de la zone Matériau. Les éléments sélectionnés dans la liste des matériaux sont enregistrés avec le groupe de tabulations défini. Pour savoir comment créer une liste de matériaux, reportez-vous à l'exercice Création d'une liste des matériaux. Examinez les options disponibles dans la liste Choisissez un matériau à afficher en tant que ligne d'équilibrage des déblais et remblais, mais acceptez l'option par défaut Volume total. Dans la zone Ligne d'équilibrage des déblais et remblais, définissez les paramètres suivants :
- Nom de la ligne d'équilibrage des déblais et remblais : Mass Haul Line Total Volume.
- Style de la ligne d'équilibrage des déblais et remblais : Free Haul and Overhaul - Grade Point
- Cliquez sur Suivant.
- A la page Options d'équilibrage, dans Options de transport de déblais gratuit, sélectionnez la case Distance de transport de déblais gratuit. Saisissez 300.0000’ pour la distance de transport de déblais gratuit.
Cette valeur détermine la distance sur laquelle les engins de terrassement déplacent les matériaux au tarif normal. Les matériaux déplacés au delà de cette distance sont considérés comme des déblais payants et généralement facturés plus cher.
- Cliquez sur Créer un diagramme.
- Dans le dessin, effectuez l'accrochage au centre du cercle rouge situé au-dessus du dessin de profil en long afin de placer le diagramme d'équilibrage des déblais et remblais.

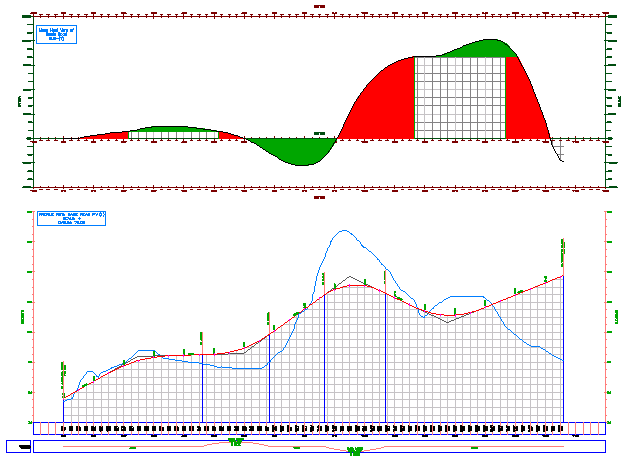

Le diagramme d'équilibrage des déblais et remblais s'affiche. Il contient trois zones d'équilibrage des déblais et remblais. Comme illustré dans l'image suivante, les zones d'équilibrage des déblais et remblais indiquent les suites d'abscisses curvilignes sur lesquelles des matériaux doivent être déblayés ou remblayés. Lorsque la ligne d'équilibrage des déblais et remblais est au-dessus de la ligne d'équilibre, le matériau est déblayé. Lorsque la ligne d'équilibrage des déblais et remblais se trouve sous la ligne d'équilibre, le matériau est remblayé.
Pour poursuivre ce didacticiel, passez à l'Exercice 2 : Equilibrage des volumes d'équilibrage des déblais et remblais.
