Exercice 4 : Modification d'un élargissement de décalage

Dans cet exercice, vous allez modifier la transition entre un axe de référence pour le décalage et sa zone d'élargissement, puis utiliser les poignées pour modifier la géométrie de l'élargissement.

Cet exercice est la suite de l'Exercice 3 : Ajout d'un élargissement à un axe de décalage.

Modification de la transition de l'élargissement

  1. Ouvrez le fichier Align-6D.dwg qui se trouve dans le dossier des dessins de didacticiels.

    Le dessin contient une surface et un alignement de la ligne d'axe avec deux axes de référence pour le décalage. L'axe de référence pour le décalage du côté droit de l'alignement de la ligne d'axe possède deux zones d'élargissement.

  2. Sélectionnez l'axe de référence pour le décalage situé sur le côté droit de l'alignement de la ligne d'axe. Cliquez avec le bouton droit de la souris. Cliquez sur Modifier les paramètres de décalage.

    Dans la boîte de dialogue Paramètres d'axe de décalage, l'axe de référence pour le décalage est divisé en une série de zones et de transitions. Chaque zone représente les valeurs de décalage des intervalles d'abscisses curvilignes séquentielles le long de l'alignement de la ligne d'axe. Les transitions représentent la géométrie associant une zone à la suivante.

    Remarque :

    Les paramètres de la première zone sont affichés dans la fenêtre. Affichez les paramètres des autres zones à l'aide de la liste Sélectionnez la zone d'élargissement ou des boutons de flèche.

  3. Dans la boîte de dialogue Paramètres d'axe de décalage, cliquez sur
  4. Dans la colonne Propriété, sélectionnez tour à tour chacune des entrées Zone et Transition.

    Notez que, dès que vous la sélectionnez, chaque zone et transition est mise en surbrillance dans le dessin.

  5. Développez la catégorie Transition sortante.

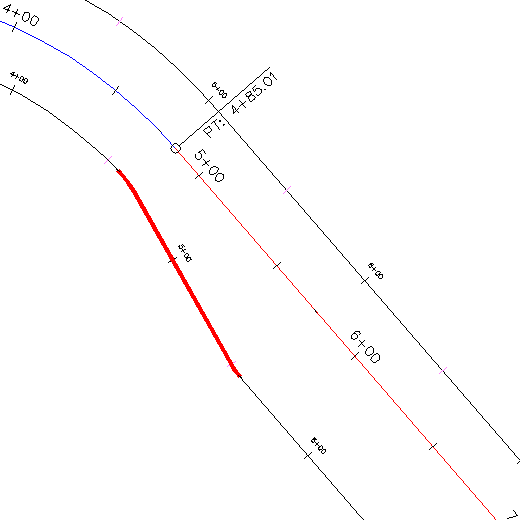

  6. Faites passer la valeur de Type de transition de Linéaire à Courbe-Ligne-Courbe.

    La transition devient alors une ligne avec une courbe à chaque extrémité.

  7. Sous Paramètres de transition, pour Longueur de transition, entrez 50.

    La transition est mise à jour afin de refléter vos modifications.

Modification de la zone d'élargissement à l'aide des poignées

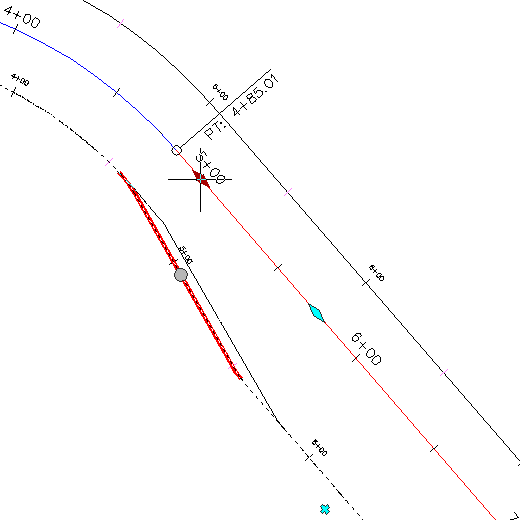

  1. Sur l'alignement de la ligne d'axe, sélectionnez la poignée de démarrage de l'élargissement près de l'abscisse curviligne 4+50. La poignée devient rouge.
  2. Cliquez pour placer la poignée au niveau de l'abscisse curviligne 5+00.

    Notez que lorsque vous avez modifié l'emplacement de départ de l'élargissement, la transition a également été déplacée alors que ses paramètres ont été conservés.

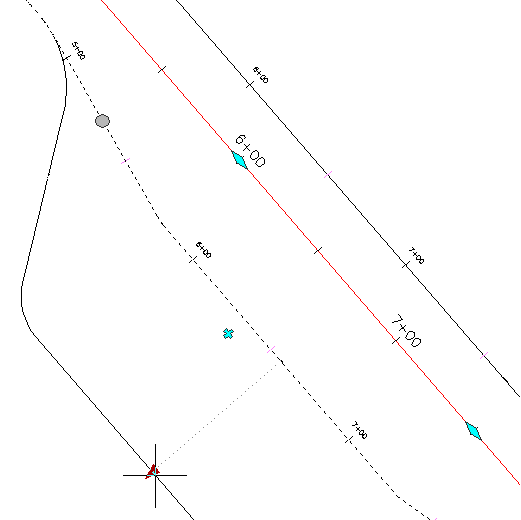

  3. Sur l'axe de référence pour le décalage, cliquez sur la poignée de décalage . La poignée devient rouge.
  4. Lorsque que la poignée est active, entrez 50 comme nouvelle valeur de décalage.

    La zone d'élargissement se développe pour s'adapter à la nouvelle valeur de décalage.

    Remarque :

    La poignée vous permet d'ajouter une autre zone d'élargissement.

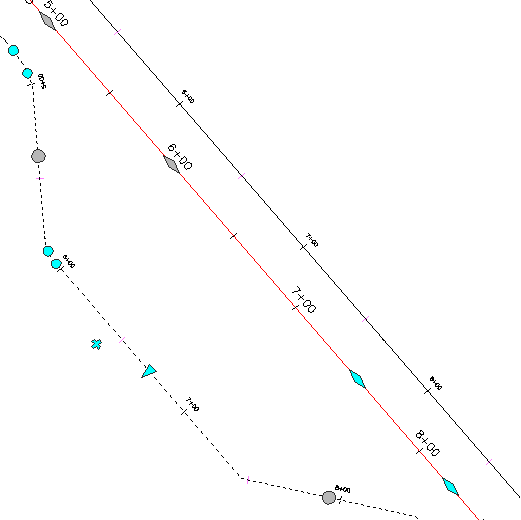

  5. Cliquez sur la poignée .

    Les poignées sont à présent grises et les poignées s'affichent au début et à la fin de chaque sous-entité de transition. Ces poignées permettent de modifier la géométrie de la transition.

  6. Exercez-vous à utiliser les poignées pour modifier la géométrie de la transition.

    Lorsque vous modifiez la géométrie de la transition à l'aide des poignées, notez que les valeurs des paramètres applicables sont automatiquement mises à jour dans la boîte de dialogue Paramètres de décalage.

Pour passer au didacticiel suivant, passez à la section Conception d'un axe respectant les normes locales.
