Vous pouvez extraire des informations relatives à la relation entre deux points spécifiés : par exemple, la distance qui les sépare ou l'angle qu'ils forment dans le plan XY.
Pour déterminer la relation entre deux points, vous pouvez afficher les éléments suivants :
- La distance qui les sépare

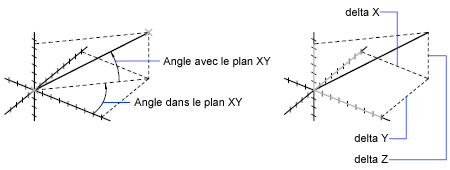

- L'angle compris entre ces points dans le plan XY
- L'angle formé par la droite passant par ces deux points et le plan XY
- La coordonnée X, Y et Z de l'écart vectoriel (delta) qui les sépare
Procédures
Pour calculer la distance et les angles entre deux points
- Cliquez sur l'
.
- Désignez les deux points entre lesquels vous souhaitez calculer la distance.
Remarque : Le cas échéant, cliquez sur un accrochage aux objets.
- Appuyez sur Entrée.
La distance s'affiche sur la ligne de commande dans le format d'unités courant.
Pour calculer la distance et les angles définis par plusieurs points.
- Cliquez sur l'
.
- Spécifiez un premier point correspondant à la distance que vous voulez calculer.
Remarque : Le cas échéant, cliquez sur un accrochage aux objets.
- À l'invite Spécifiez le second point ou [Plusieurs points] :, entrez m.
- Spécifiez le ou les points suivants correspondant à la distance que vous voulez calculer.
- Appuyez sur Entrée.
La distance s'affiche sur la ligne de commande dans le format d'unités courant.
Un bref rapport s'affiche sur la ligne de commande (vous pouvez appuyer sur F2 pour afficher une fenêtre de texte plus grande).
