Importation des fichiers Fusion en tant que modèle de référence AnyCAD

Vous pouvez importer des fichiers Fusion (.fusiondesign) et créer une référence AnyCAD au fichier.

Nouveautés :

Vue d’ensemble

AnyCAD pour Fusion permet d’importer des fichiers Fusion (.fusiondesign) sous la forme d’un modèle de référence AnyCAD directement à partir d’Inventor.

Mise en route

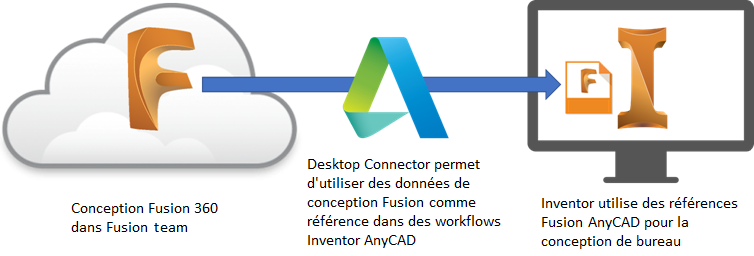

Le partage de données entre Inventor (application de bureau) et Fusion (plate-forme basée sur le Cloud) nécessite de configurer certains éléments :

• Installer Desktop Connector : Desktop Connector permet d’accéder aux fichiers Fusion (.fusiondesign) du projet du client Web Fusion à partir du lecteur Fusion de votre ordinateur.

  Téléchargez le programme d’installation de Desktop Connector à partir du menu Profil de votre compte du client Web Fusion.



• Projet Fusion : regroupe les fichiers Fusion (.fusiondesign). Identifiez un compte de client Web Fusion à utiliser pour le partage des données. Le client Web Fusion fournit un espace de travail personnel et centralisé dans le cloud (hub) pour vos projets. Si vous ne l’avez pas déjà fait, créez un compte client Web Fusion et sélectionnez l’emplacement auquel enregistrer et accéder aux fichiers d’un projet donné.

  En savoir plus sur Fusion Team.

Les fichiers Fusion peuvent uniquement être ouverts à partir d’un client d’équipe Fusion dont vous êtes propriétaire ou d’un hub de client Web Fusion auquel vous avez été invité à rejoindre en tant que membre du projet.

Importation de fichiers Fusion

1. Utilisez la commande Ouvrir ou Importer pour sélectionner un fichier Fusion (.fusiondesign) à importer.

   Pour en savoir plus sur l’importation d’un fichier Fusion (.fusiondesign), reportez-vous à la rubrique Pour importer comme référence des fichiers provenant d’autres systèmes de CAO ou convertir le modèle.

2. Dans la boîte de dialogue Ouvrir ou Importer, accédez au lecteur Fusion et au client Web Fusion dans lequel figure le modèle Fusion, puis sélectionnez un fichier Fusion (.fusiondesign) à importer.



3. Sélectionnez les options d’importation que vous souhaitez inclure, puis cliquez sur OK.

Mise à jour d’une référence à un fichier Fusion

Plusieurs méthodes permettent de synchroniser le modèle Fusion que vous avez référencé dans Inventor avec les dernières mises à jour.

Lorsque vous ouvrez un document Inventor possédant une référence .fusiondesign, Inventor détecte si une mise à jour est disponible :

• Fichier pièce : l’icône représentant un éclair est activée, cliquez dessus pour procéder à une mise à jour avec les données Fusion les plus récentes.
• Fichiers ensemble : un message s’affiche et vous demande si vous souhaitez mettre à jour le fichier. Cliquez sur Oui pour procéder à la mise à jour. Si vous sélectionnez Non, l’icône représentant un éclair est activée.
• Fichier pièce et ensemble :

  Une fois le fichier importé, vous pouvez rechercher manuellement des mises à jour à tout moment.

  • Cliquez avec le bouton droit de la souris sur le fichier Fusion dans le navigateur, puis choisissez Rechercher les mises à jour.



Remarque : Vous pouvez également transférer des fichiers pièce Inventor directement vers un emplacement du client Web Fusion.

Pour en savoir plus, reportez-vous à la rubrique À propos de l’interopérabilité entre Inventor et Fusion.
