Pour créer une copie d'un repère existant à une position spécifiée :

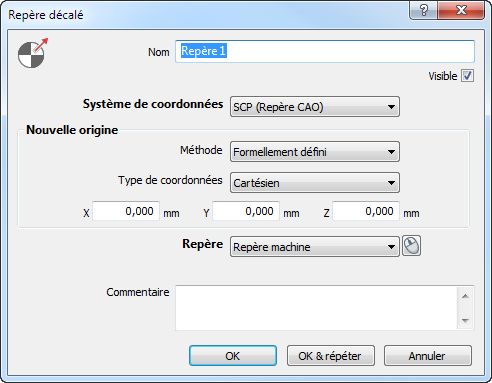

- Cliquez sur Dégauchissages et repères > Repères > Décalé.
- Entrez un nom pour le repère. Le nom est utilisé dans la séquence d'inspection, dans les onglets Rapport et Info et lors du référencement de l'élément dans d'autres éléments.
- Pour afficher le repère dans la vue CAO, cochez la case Visible.
- Dans la liste Système de coordonnées, sélectionnez le système de coordonnées par rapport auquel le repère est rapporté.
Pour spécifier le système de coordonnées pendant l'inspection, sélectionnez <Dégauchissage actif>. Vous pouvez ensuite changer le dégauchissage en utilisant la liste Dégauchissage actif dans l'onglet Mesure.
- Choisissez une méthode pour créer le repère :

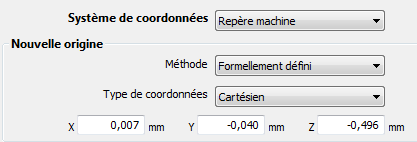

- Pour créer un repère à une position spécifique : sélectionnez le Système de coordonnées le long des axes sur lesquels vous souhaitez décaler le Repère ; sélectionnez Formellement défini dans la liste Méthode, puis entrez les coordonnées du repère décalé par rapport au Système de coordonnées sélectionné. Par exemple :

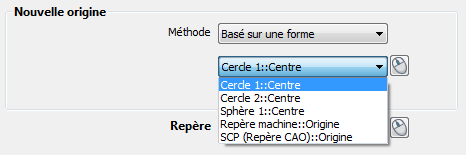

- Pour créer un repère par rapport à une forme spécifiée, sélectionnez Basé sur une forme dans la liste Méthode, puis sélectionnez la forme dans la liste. Par exemple :
Cliquez sur
pour sélectionner un élément dans la vue CAO en utilisant la souris.
- Pour créer un repère à une position spécifique : sélectionnez le Système de coordonnées le long des axes sur lesquels vous souhaitez décaler le Repère ; sélectionnez Formellement défini dans la liste Méthode, puis entrez les coordonnées du repère décalé par rapport au Système de coordonnées sélectionné. Par exemple :
- Dans la liste Repère, sélectionnez le repère que vous voulez décaler.
- Entrez toute information supplémentaire sur l'élément dans la case Commentaire.
- Cliquez sur OK pour ajouter l'élément à la séquence d'inspection.
