L'onglet Info affiche les détails de l'élément sélectionné dans la séquence d'inspection. Il montre les détails de prises de mesure stockées dans la mesure sélectionnée.
Si vous avez activé Utiliser les nominales pour l'élément, les valeurs sont colorées :
- rouge pour les prises de mesure au-dessus de la tolérance
- bleu pour les prises de mesure en-dessous de la tolérance
- vert pour les prises de mesure dans la tolérance.

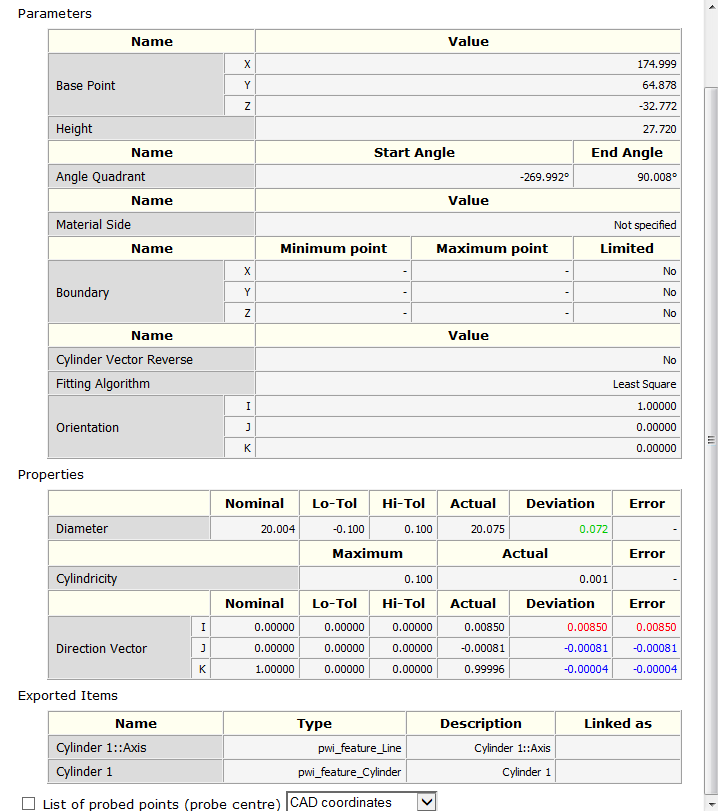

Par exemple :
Conseil : Vous pouvez changer les couleurs d'état en utilisant la page Couleurs > Etiquettes et cotation graphique de la boîte de dialogue Options.
Pour voir les points palpés d'un élément mesuré, cochez la case Liste des points palpés (centre de palpeur), puis choisissez le système de coordonnées par rapport à celui dont vous voulez en rapporter les mesures. Sélectionnez :
- Coordonnées machine pour rapporter les emplacements de points par rapport aux coordonnées de l'appareil de mesure.
- Coordonnées CAO pour rapporter les emplacements de points par rapport aux coordonnées CAO.
- Coordonnées locales pour rapporter les emplacements de points par rapport au Système de coordonnées spécifié pour l'élément. Cette option rapporte les mêmes emplacements qu'en coordonnées CAO, sauf si vous avez spécifié un repère comme étant le système de coordonnées de l'élément.

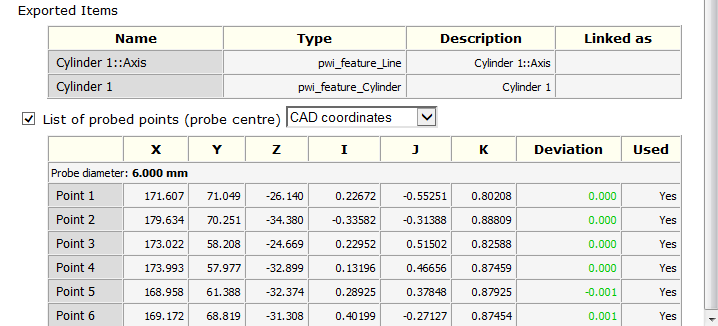

Si vous avez spécifié des nominales pour l'élément, une couleur est utilisée pour indiquer si un point est dans ou hors-tolérance. Par exemple :
Remarque : Les coordonnées affichées dans la liste Points palpés ne sont pas compensées et peuvent différer des coordonnées rapportées dans la zone de propriétés. Utilisez la boite de dialogue Points d'éléments géométriques pour spécifier quels points sont utilisés dans la prise de mesure d'un élément.
