Utilisez le repère aligné à un élément 3D pour créer un repère en faisant pivoter un axe d'un repère existant, de façon à ce qu'il soit parallèle au vecteur d'une forme tridimensionnelle.

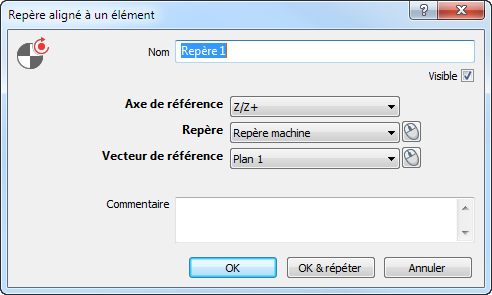

Pour créer un repère aligné à un élément :
- Cliquez sur Dégauchissages et repères > Repères > Juxtaposition 3D.
- Entrez un nom pour l'élément. Le nom est utilisé dans la séquence d'inspection, dans les onglets Rapport et Info et lors du référencement de l'élément dans d'autres éléments.
- Pour afficher le repère dans la vue CAO, cochez la case Visible.
- Dans la liste Repère, sélectionnez le repère que vous voulez faire pivoter.
Cliquez sur
pour sélectionner un élément dans la vue CAO en utilisant la souris.
- Dans la liste Axe de référence, sélectionnez l'axe de repère que vous voulez aligner au vecteur de référence.
- Dans la liste Vecteur de référence, sélectionnez le vecteur avec lequel vous voulez aligner le repère.
- Entrez toute information supplémentaire sur l'élément dans la case Commentaire.
- Cliquez sur OK pour ajouter l'élément à la séquence d'inspection.
