Utilisez l'élément de repère tourné pour créer un repère par rotation d'un repère existant autour d'un de ses axes par un angle spécifié.

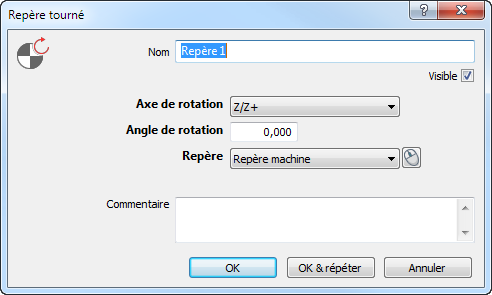

Pour créer un repère tourné :
- Cliquez sur Dégauchissages et repères > Repères > Tourné.
- Entrez un nom pour l'élément. Le nom est utilisé dans la séquence d'inspection, dans les onglets Rapport et Info et lors du référencement de l'élément dans d'autres éléments.
- Pour afficher le repère dans la vue CAO, cochez la case Visible.
- Sélectionnez l'axe de rotation pour le repère.
- Entrez l'angle de rotation pour le repère.
- Dans la liste Repère, sélectionnez le repère que vous voulez faire pivoter.
Cliquez sur
pour sélectionner un élément dans la vue CAO en utilisant la souris.
- Entrez toute information supplémentaire sur l'élément dans la case Commentaire.
- Cliquez sur OK pour ajouter l'élément à la séquence d'inspection.
