Zone de coordonnées nominales

La zone Coordonnées nominales vous permet de spécifier les nominales pour le vecteur normal de l'élément. PowerInspect peut ensuite rapporter la différence entre les valeurs nominales et les valeurs mesurées. Utilisez les réglages suivants :

Type de coordonnées — Choisissez une entrée dans la liste pour spécifier le format nominal. Sélectionnez :

• Cartésien pour entrer la nominale au format IJK.
• Angles apparents pour entrer la nominale au format degrés ABC.
• Sphérique pour entrer la nominale en tant qu'azimut (A) et élévation (E).
Conseil : Pour spécifier les extensions minimales et maximales de l'élément, cliquez sur pour afficher la boite de dialogue Frontières de l'entité.

Nominales — Entrez les nominales de la forme dans les boites Nominales.

Remarque : Par défaut, vous ne pouvez pas entrer de valeurs nominales quand des éléments sont créés sans utiliser de modèle CAO. Si vous voulez spécifier les nominales manuellement, cochez la case Utiliser les nominales.

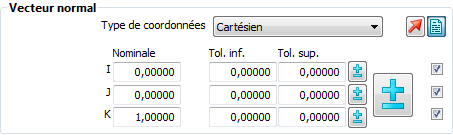

Par exemple, pour le vecteur normal, la nominale est entrée en valeurs IJK :

Pour charger les nominales pour l'élément, cliquez sur et sélectionnez :

• depuis l'entité CAO pour charger les nominales à partir du modèle CAO.
• depuis la mesure active pour charger les nominales à partir de la mesure actuelle.

Remarque : Si vous changez un propriété, cliquez sur Appliquer pour enregistrer les changements avant de mettre à jour les nominales.

Intervalle de tolérance — Cliquez sur les boutons si vous voulez définir un intervalle de tolérance pour l'élément.

Ajouter au rapport — Utilisez les cases à cocher sur la droite de chaque valeur nominale pour contrôler si ses détails sont inclus dans le rapport et dans les étiquettes de la vue CAO. Dans l'exemple ci-dessus, aucune des valeurs IJK n'est incluse dans le rapport ou dans les étiquettes.

Sinon, cliquez sur pour masquer toutes les valeurs nominales. Le bouton se change en . Cliquez à nouveau sur le bouton pour rétablir les nominales.

Inverser la direction — Pour inverser la direction du vecteur, cliquez sur . Le bouton se change en . Cliquez à nouveau pour rétablir la direction originale.

Utiliser les nominales — Cochez cette case pour entrer ou changer les nominales de l'élément et pour comparer les prises de mesure de l'élément par rapport à les valeurs nominales. Lorsque vous prenez les mesures : un indicateur de respect ou de dépassement de la tolérance s'affiche sur l'icône de l'élément mesuré dans la séquence d'inspection. Le bord de l'étiquette associée à cet élément est coloré pour indiquer si les mesures sont comprises dans la tolérance, et les valeurs de tolérance, de nominale, de déviation et d'erreur de l'élément sont affichées dans le rapport. Décochez cette case pour désactiver les comparaisons avec les nominales des éléments. Cela désactive les cases Nominale, aucun indicateur de tolérance n'est affiché et aucune valeur de tolérance, de nominale, de déviation et d'erreur n'est affichée dans le rapport.

Décochez cette case pour désactiver les comparaisons avec les nominales des éléments. Cela désactive les cases Nominale, aucun indicateur de tolérance n'est affiché et aucune valeur de tolérance, de nominale, de déviation et d'erreur n'est affichée dans le rapport.
