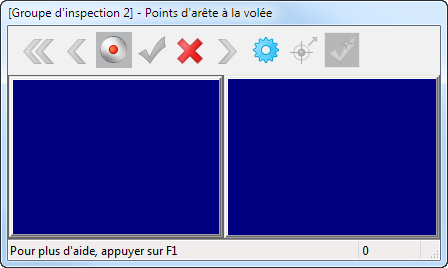

Lorsque vous inspectez manuellement un groupe de points d'arête à la volée à l'aide d'un appareil MMT ou portable, PowerInspect passe en mode plein-écran et affiche la boîte de dialogue Points d'arête à la volée, vous pouvez donc palper les points sur la pièce.
La boite de dialogue est divisée en trois sections :
- Une barre d'outils, qui vous permet de contrôler les mesures quand elles sont prises.
- Un panneau de position sur la gauche, qui affiche la position du point d'arête.
- Un panneau de déviation sur la droite, qui affiche la déviation du point depuis sa normale.
Utilisez les boutons sur la barre d'outils pour enregistrer des mesures et effectuer d'autres actions. Cliquez sur :
pour effacer tous les points mesurés.
pour effacer le dernier point palpé.
pour enregistrer les points palpés et les ajouter au groupe. Désélectionnez le bouton pour palper des points sans les enregistrer.
pour enregistrer les points palpés et fermer la boite de dialogue.
pour fermer la boite de dialogue et créer le groupe sans enregistrer de points. Vous devez mesurer le groupe plus tard pour palper les points.
pour enregistrer la mesure et palper le point d'arête suivant.
pour permettre aux machines CNC de palper automatiquement l'arête après que le point surface initial soit pris. Pour ce faire, déplacez l'appareil de mesure vers une position où il n'y a pas d'obstructions entre lui et le point d'arête, puis cliquez sur ce bouton. Cliquez sur OK pour terminer la mesure.
pour changer les paramètres de palpage.
pour enregistrer les mesures et continuer avec l'élément de séquence suivant quand vous avez palpé le nombre de points requis. Désélectionnez ce bouton pour accepter les mesures manuellement.
