Pour coter des angles

Calculez les angles entre deux droites, deux plans, deux vecteurs, ou un plan et un vecteur.

1. Depuis l'onglet Accueil > Rapport > Dimensions, sélectionnez l'une des options suivantes :
   • Angle : ligne à ligne
   • Angle : plan à plan
   • Angle : vecteur à vecteur
   • Angle : plan à vecteur
2. Indiquez les valeurs des options qui suivent. Ces options s'appliquent à tous les types d'angle.

   Reportez-vous à la référence des options de la boîte de dialogue Cotation Dimension pour consulter les définitions des options générales utilisées dans plusieurs boîtes de dialogue.

   • Nom
   • Utiliser les nominales
   • Visible
   • Ajouter au rapport
   • Angle — Pour comparer l'angle mesuré avec sa nominale, sélectionnez Utiliser les nominales, puis entrez l'angle nominale entre les éléments de référence et les tolérances angulaires.

     Cliquez sur pour rapporter l'angle rentrant entre les éléments de référence. Le bouton se change en .

     Cliquez sur pour rapporter l'angle intérieur entre les éléments de référence. Le bouton se change en .

3. Spécifiez d'autres options pour le type d'angle que vous cotez.
   • Angles de ligne à ligne
     • Comportement des mesures simples
     • Masquer l'information de signe
     • Plan de référence — Sélectionnez le plan sur lequel les droites sont projetées et sur lequel l'angle est calculé. Le vecteur du plan de référence détermine la direction positive de l'angle calculé.
     • Droite de référence 1 et Droite de référence 2 — Sélectionnez les droites qui forment l'angle que vous voulez mesurer.

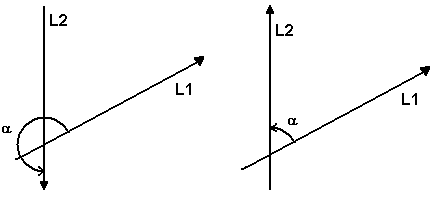

       L'angle est mesuré de la droite 1 à la droite 2 en utilisant les parties des droites les plus proches de leurs flèches de direction. Pour modifier l'angle rapporté, utilisez le bouton Inverser le vecteur pour modifier la direction des vecteurs de droite, comme dans cet exemple :




   • Angles plan à plan
     • Plan de référence 1 et Plan de référence 2 — Sélectionner les plans qui forment l'angle que vous voulez mesurer.
   • Angles vecteur à vecteur
     • Vecteur de référence 1 et Vecteur de référence 2 — Sélectionnez les vecteurs qui forment l'angle que vous voulez mesurer.
     Remarque : Angle : vecteur à vecteur diffère de Angle : ligne à ligne, étant donné que Angle : vecteur à vecteur calcule l'angle tridimensionnel entre les éléments de référence et ne requiert pas de plan de référence.
   • Angles plan à vecteur
     • Comportement des mesures simples
     • Masquer l'information de signe
     • Plan de référence et Vecteur de référence — Sélectionnez le plan et le vecteur qui forment l'angle que vous voulez mesurer.
