Utilisez l'élément de repère à partir de formes pour spécifier un repère en utilisant un plan, une ligne et un point.
Pour créer un repère :

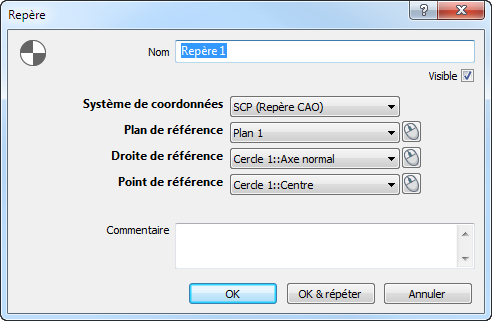

- Cliquez sur Dégauchissages et repères > Repères > Depuis formes.
- Entrez un nom pour l'élément. Le nom est utilisé dans la séquence d'inspection, dans les onglets Rapport et Info et lors du référencement de l'élément dans d'autres éléments.
- Pour afficher le repère dans la vue CAO, cochez la case Visible.
- Dans la liste Système de coordonnées, sélectionnez le système de coordonnées par rapport auquel le repère est rapporté.
Pour spécifier le système de coordonnées pendant l'inspection, sélectionnez <Dégauchissage actif>. Vous pouvez ensuite changer le dégauchissage en utilisant la liste Dégauchissage actif dans l'onglet Mesure.
- Dans la liste Plan de référence, sélectionnez un élément pour spécifier le plan Z=0 du repère.
- Dans la liste Droite de référence, sélectionnez un élément pour spécifier l'axe X du repère. Si l'axe ne se trouve pas sur le plan de référence, la droite est projeté sur celui-ci.
- Dans la liste Point de référence, sélectionnez un élément pour spécifier l'origine du nouveau repère. Si le point ne se trouve pas sur le plan de référence, le point est projeté sur celui-ci.
Cliquez sur
pour sélectionner un élément dans la vue CAO en utilisant la souris.
- Entrez toute information supplémentaire sur l'élément dans la case Commentaire.
- Cliquez sur OK pour fermer la boite de dialogue et ajouter l'élément dans la séquence d'inspection.
