Utiliser l'onglet Formes pour contrôler la création des parcours de palpeur pour des éléments dans la séquence d'inspection :

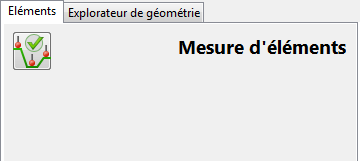

- Pour ajouter des éléments à la séquence d'inspection sans parcours de palpeur, sélectionnez le bouton Générer parcours de palpeur :
Quand vous créez ou sélectionnez un élément, aucun parcours de palpeur n'est créé et aucune boite de dialogue d'inspection n'est affichée dans l'onglet Formes.

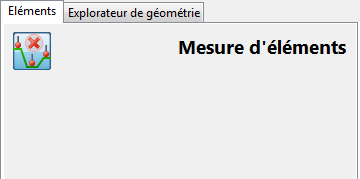

Remarque : Les éléments sans parcours de palpeur ne peuvent pas être exécutés sur des machines CNC et OMV. Ils peuvent être mesurés manuellement. - Pour créer un parcours de palpeur quand vous ajoutez un élément à la séquence d'inspection, désélectionnez le bouton Générer parcours de palpeur :
Quand vous créez un élément, PowerInspect affiche le parcours de palpeur de l'élément dans la vue CAO et une boîte de dialogue Inspection dans l'onglet Formes. La boite de dialogue vous permet d'éditer les informations sélectionnées à propos de l'élément, incluant la méthode utilisée pour créer le parcours de palpeur.
Remarque : Lorsque vous mesurez manuellement un élément avec un parcours palpeur, la vue CAO met en évidence le prochain point à palper. Lorsque vous avez palpé tous les points spécifiés pour l'élément, PowerInspect enregistre automatiquement les points et passe à l'entrée suivante dans la séquence d'inspection.
Pour accéder au bouton Générer parcours de palpeur quand une boite de dialogue d'inspection est affichée dans l'onglet Formes, cliquez sur le bouton Annuler pour fermer la boite de dialogue.
