Crée et modifie des composants dans le gabarit de catalogue.

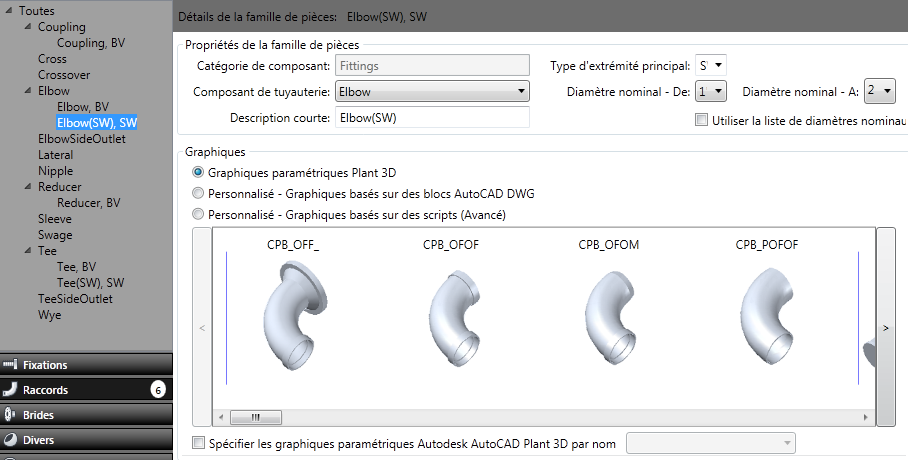

Sélectionnez une catégorie (p. ex. les raccords) et un type (p. ex. Coude) de composant dans le volet de gauche pour afficher les détails de la famille de pièces dans le volet de droite.
- Arborescence Type de composant
-
Affiche les types de composants (p. ex. coude, manchon ou té) disponibles dans la catégorie de composant (p. ex. raccords).
- Graphiques
- Indique le type de graphique. Si vous utilisez des graphiques paramétriques Plant 3D, vous pouvez entrer un nom de forme dans la liste Choisir un forme Plant 3D d'une autre catégorie. Par exemple, vous pouvez entrer CPTS pour créer un filtre à tamis en T.
Certains types de composants (p. ex. anneaux de support et boulons) n'ont pas de graphiques et peuvent être laissés paramétriques avec un nom vide.
- Propriétés de la famille de pièces
-
Si vous sélectionnez un seul type de composant dans l'arborescence, il est possible de modifier les détails de la famille de pièces correspondante.
- Utiliser une liste de diamètres nominaux personnalisée
-
Utilise la liste de diamètres nominaux personnalisée spécifiée dans la boîte de dialogue Paramètres par défaut avancés du générateur de catalogue au lieu de l'intervalle spécifié plus haut dans les propriétés de la famille de pièces.
- Vue des groupes
-
Si vous sélectionnez Tout ou plusieurs types de composants dans l'arborescence, les composants s'affichent dans une vue mosaïque des groupes ou une vue liste des groupes.
- Liste des catégories de composants
-
