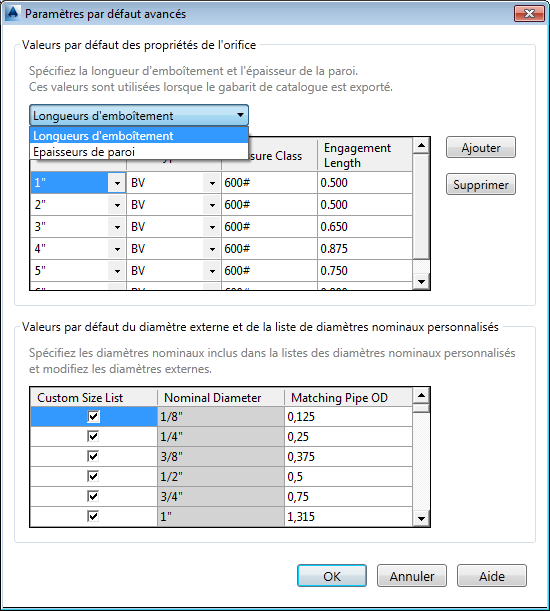

Définit des valeurs par défaut avancées, telles que l'épaisseur de paroi, la longueur d'insertion et le diamètre extérieur. Vous pouvez également spécifier une liste de diamètres nominaux personnalisée.
Les paramètres sont enregistrés dans le répertoire d'installation du générateur de catalogue d'AutoCAD Plant 3D toolset. Ils ne sont pas enregistrés dans le modèle de catalogue.
- Longueurs d'insertion et épaisseurs de paroi
-
Définit la longueur d'insertion ou l'épaisseur de paroi selon un type d'extrémité et une classe de pression correspondants. Vous pouvez définir comme longueur d'insertion des raccords femelles avec des types d'extrémités à collier, par exemple SW, THDF et LAP. Le tuyau connecté au raccord ne s'affiche pas sur la longueur d'insertion définie, mais la longueur de coupe inclut cette longueur d'insertion.
- Ajouter
-
Ajoute une ligne au bas de la liste.
- Supprimer
-
Supprime la ligne sélectionnée.
- Liste de diamètres nominaux personnalisée
-
Spécifie les diamètres nominaux d'une famille de pièces si l'option Utiliser une liste de diamètres nominaux personnalisée est sélectionnée dans la vue Famille de pièces. Vous pouvez également spécifier le diamètre extérieur en fonction du diamètre nominal (p. ex. 4.5" de diamètre extérieur pour un diamètre nominal de 4").
