Le Générateur de catalogue AutoCAD Plant 3D toolset permet aux responsables CAO et aux utilisateurs experts de créer rapidement des composants de tuyauterie.
Vous pouvez créer des nouveaux fichiers de catalogue PCAT ou ajouter du contenu à un catalogue PCAT existant. Vous pouvez créer et partager des modules de contenu tels que ceux disponibles sur Plant Exchange : AutoCAD Plant 3D toolset.
Le Générateur de catalogue n'est pas conçu pour remplacer AutoCAD Plant 3D toolset Spec Editor, qui permet aussi de modifier des fichiers de catalogue PCAT. Le Générateur de catalogue permet de créer un large contenu en une fois et requiert l'utilisation de Microsoft Excel pour fournir les détails des composants.
Le Générateur de catalogue ne prend pas en charge toutes les fonctionnalités de Spec Editor. Par exemple, vous ne pouvez pas affecter des actionneurs de vanne, ni modifier des fichiers de catalogue auxiliaires ACAT.
Un catalogue se crée en trois grandes étapes
-
Créer un gabarit de catalogue
Créez des familles de composants, comportant les propriétés communes à tous les diamètres nominaux d'un composant.
-
Exporter vers Excel
Utilisez Excel pour fournir le détail des composants, comme les cotes pour chaque diamètre nominal.
-
Créer un catalogue
Les informations relatives aux diamètres nominaux dans le fichier Excel permettent de créer un catalogue AutoCAD Plant 3D toolset. Vous pouvez également créer un module de contenu.

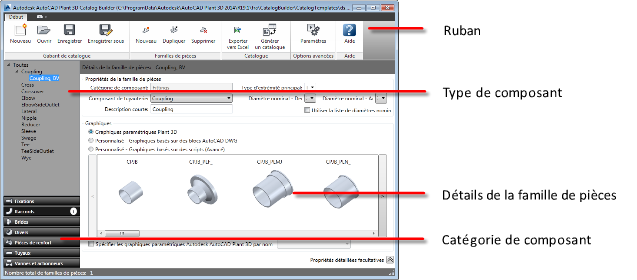

Le plus gros du travail effectué dans le Générateur de catalogue consiste à créer le gabarit de catalogue. Ce gabarit contient le type de composant, les intervalles de diamètre nominal et les valeurs par défaut pour les propriétés des composants.
