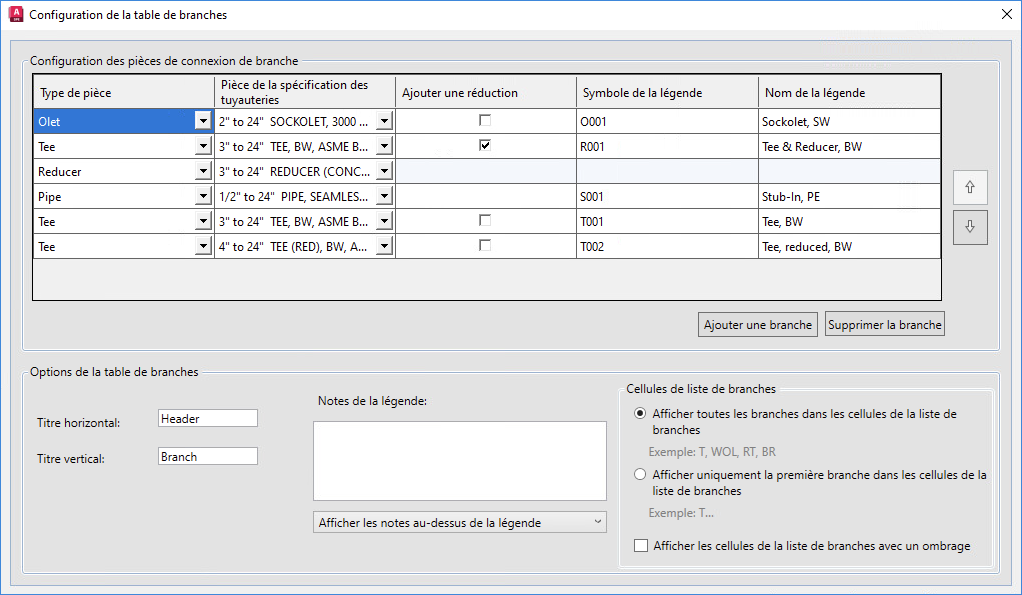

Définit les raccords utilisés dans la table de branches. Vous pouvez également définir des options d'affichage pour la table de branches.
Configuration des pièces de connexion de branche
Spécifie les raccords de branche à utiliser dans la table de branches et définit la priorité des raccords de branche.
- Type de pièce
- Spécifie le raccord à utiliser pour le type de branche. Spécifiez Tuyau comme type de pièce pour une insertion.
- Pièce de la spécification des tuyauteries
- Spécifie une pièce. Si vous activez l’option Utiliser la pièce préférée de la spécification des tuyauteries, la priorité d’utilisation de pièce définie dans la feuille de spécification est utilisée.
- Ajouter une réduction
- Ajoute une pièce supplémentaire à utiliser pour la branche. Si cette option est sélectionnée, une seconde ligne est ajoutée pour la connexion de branche. Par exemple, vous pouvez ajouter une réduction à un té ou un té de réduction.
- Flèche haut
- Remonte le raccord de branche dans la table de configuration des pièces. L'ordre de la table sert pour l'affichage uniquement et ne modifie pas la préférence d'utilisation des branches.
- Flèche bas
- Descend le raccord de branche dans la table de configuration des pièces.
- Ajouter une branche
- Ajoute une ligne à la table de configuration des pièces.
- Supprimer la branche
- Supprime une ligne de la table de configuration des pièces.
Options de la table de branches
Définit les options d'affichage pour l'axe et une note.
- Titre horizontal
- Etiquette l'axe horizontal de la table de branches.
- Titre vertical
- Etiquettes l'axe vertical de la table de branches.
- Notes de la légende
- Ajoute une note à la table de branches.
Cellules de liste de branches
Définit les options d’affichage des listes de branches. Une liste de branches spécifie plusieurs types de branches dans une cellule de la table de branches. Vous pouvez affecter une liste de branches à l’aide de la boîte de dialogue Sélectionner une liste de branches.
- Afficher toutes les branches dans les cellules de la liste de branches
- Affiche tous les types de branches dans une cellule de liste de branches.
- Afficher uniquement la première branche dans les cellules de la liste de branches
- Affiche le type de branche ayant une priorité d'utilisation 1 dans une cellule de liste de branches.
- Afficher les cellules de la liste de branches avec un ombrage
- Affiche les cellules de la liste de branches avec une subrillance grise.
