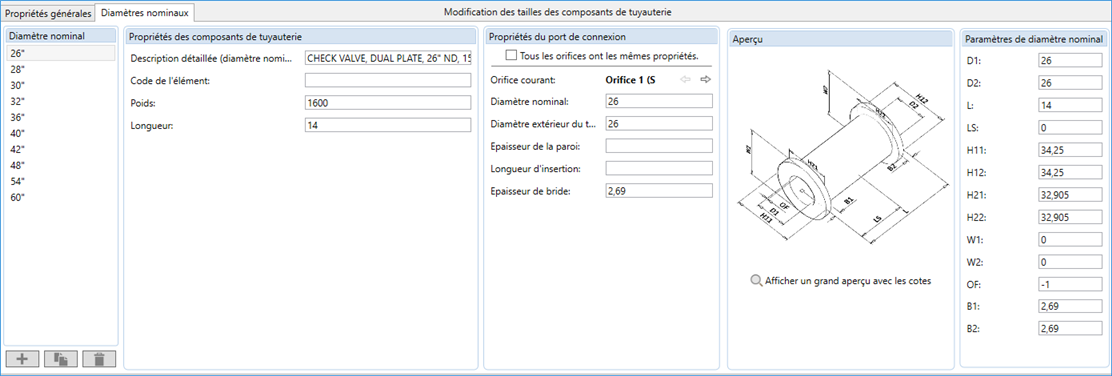

Éditeur de catalogues - onglet Diamètres nominaux

Définit les propriétés de diamètre nominal d’un composant

Diamètre nominal

Affiche les diamètres nominaux du composant.

Ajouter un diamètre nominal

Permet d’ajouter un diamètre nominal à la liste. Le nouveau diamètre nominal est indiqué comme non défini dans la liste. Vous pouvez spécifier le diamètre nominal après avoir ajouté un composant.

Dupliquer un diamètre nominal

Copie les propriétés et les cotes du diamètre nominal sélectionné dans la liste Diamètre nominal. Le nouveau diamètre nominal est indiqué comme non défini jusqu’à ce qu’un diamètre nominal unique lui soit affecté.

Supprimer le diamètre nominal

Supprime un diamètre nominal de la liste.

Propriétés des composants de tuyauterie

Définit les propriétés spécifiques à un diamètre nominal spécifique.

Propriétés du port de connexion

Définit les valeurs qui déterminent la manière dont la pièce se connecte au tuyau ou aux composants de tuyauterie.

Paramètres de diamètre nominal

Affiche les cotes du composant. Ces valeurs ne sont pas automatiquement liées aux propriétés de port.

Maintenez le bouton de la souris au-dessus d’une zone de diamètre nominal pour afficher des informations importantes relatives à la valeur du paramètre. Certains paramètres permettent la saisie de valeurs spéciales telles que 0 pour spécifier une valeur par défaut ou un indicateur pour dessiner un collier.

Importer une géométrie personnalisée

Spécifie le bloc à utiliser pour le diamètre nominal du composant. Ce bouton s'affiche uniquement pour les composants basés sur un bloc.

Remarque : Lorsque vous enregistrez pour la première fois un composant basé sur un bloc, un fichier DWG est créé pour la famille de pièces. Le dessin contient un bloc pour chaque diamètre nominal de composant et est enregistré dans un dossier de catalogue dans CPak Common (par exemple, C:\AutoCAD Plant 3D 2025 Content\ CPak Common\sample_catalog). Si l’enregistrement réussit, le nom de bloc affiché dans l’onglet Éditeur de catalogues - Diamètres nominaux change pour correspondre à l’identification du diamètre nominal du composant.

Composants basés sur un bloc

Sélectionner un modèle

Affiche la boîte de dialogue Sélectionner une définition de bloc. Spécifie un bloc dans un dessin. Le bloc doit avoir été converti avec la commande PLANTPARTCONVERT pour pouvoir affecter des emplacements de ports.
