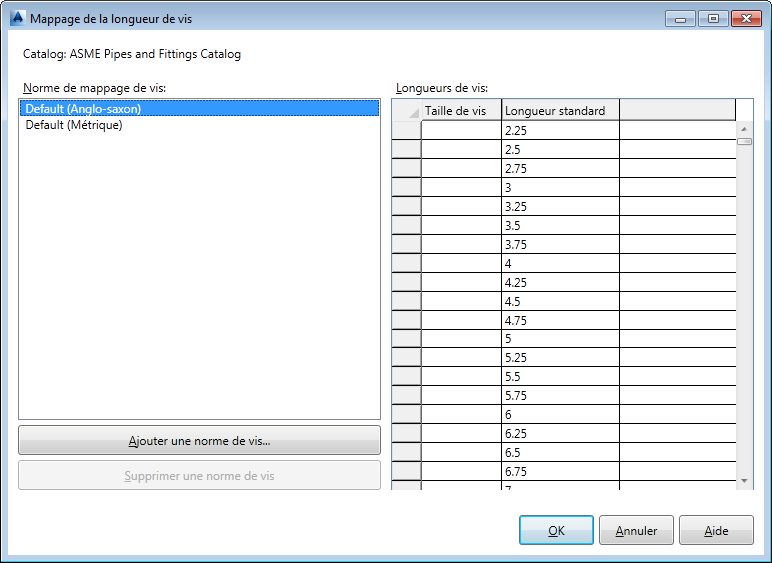

Boîte de dialogue Mappage de longueur de boulon

Définit les intervalles de longueur de boulon et les incréments dans un catalogue.

Vous pouvez définir des intervalles de longueur de boulon et des incréments pour des diamètres de vis particuliers. Les paramètres sont enregistrés en tant que norme nommée. Vous pouvez également définir les intervalles et incréments par défaut (sans nom).

Les jeux de boulons possèdent une propriété BoltCompatibleStandard que vous pouvez définir de façon à correspondre aux noms répertoriés ici.

Remarque : Les jeux de boulons possèdent une propriété BoltCompatibleStandard, mais pas les autres types de composants. Les jeux de boulons sont choisis dans la spécification des tuyauteries selon les mêmes critères que les autres composants d'une connexion à bride, par correspondance des propriétés (par exemple, diamètre nominal, classe de pression, face) et d'après la priorité d'utilisation des pièces. Le mappage de longueur défini dans le catalogue de composants du jeu de boulons est utilisé pour spécifier la longueur finale du boulon. Cette longueur finale est l'incrément égal ou supérieur à la longueur de boulon calculée.

Catalogue

Indique le nom du catalogue dans lequel le texturage de la longueur de boulon est enregistré.

Norme de mappage de vis

Spécifie le nom et les unités de la norme de mappage de vis.

Longueurs de boulons

Modifie le diamètre nominal et la longueur de la vis. Vous pouvez appuyer sur la touche Suppr pour supprimer une ligne. Vous pouvez spécifier un nouveau diamètre nominal et une nouvelle longueur de boulon dans la ligne inférieure (ajouter une ligne).

Remarque : Pour ajouter plusieurs lignes, vous pouvez utiliser la boîte de dialogue Ajouter une norme de boulons et spécifier un nom existant.

Ajouter une norme de boulons

Affiche la boîte de dialogue Ajouter une norme de boulons.

Supprimer la norme de boulons

Supprime une norme nommée. La norme par défaut ne peut pas être supprimée.
