Utilisation des couches d’arrière-plan

La vue GeoPlan permet d’afficher une représentation géographique du réseau. Elle permet également d’afficher des couches supplémentaires ou des informations cartographiques, qui peuvent être notamment utilisées pour voir où les éléments du réseau sont situés par rapport aux objets physiques tels que les routes et les bâtiments.

Ajout de couches d’arrière-plan à la vue GeoPlan

Pour ajouter une carte en tant que couche supplémentaire dans la vue GeoPlan :

Faites glisser le réseau sur le GeoPlan.
Cliquez avec le bouton droit de la souris n’importe où dans la fenêtre GeoPlan et sélectionnez Contrôle des couches.
La boîte de dialogue Contrôle de couche SIG s’affiche.

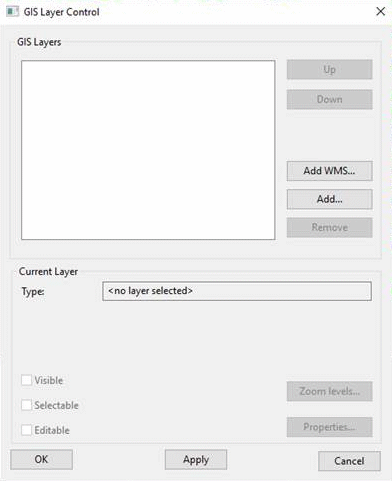

Cette capture d’écran montre qu’aucune couche n’a encore été ajoutée au réseau. Lorsque des couches sont ajoutées, leur nom apparaît dans la zone blanche.

Cliquez sur le bouton Ajouter, sélectionnez tous les fichiers du répertoire Fichiers du didacticiel/Maps/ArcView dans l’exemple de répertoire de données, puis cliquez sur Ouvrir.

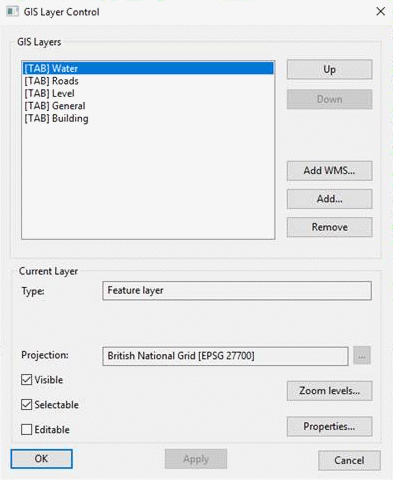

Les nouvelles couches sont ajoutées à la boîte de dialogue.
Si vous disposez d’une licence permettant d’utiliser plusieurs contrôles de carte, vous pouvez modifier le contrôle de carte actif. Pour en savoir plus, voir la rubrique Sélection du contrôle de carte dans l’aide principale.

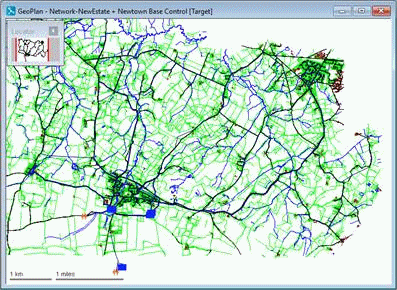

Cliquez sur OK pour fermer la boîte de dialogue Contrôle de couche SIG. Le GeoPlan est redessiné avec des cartes détaillées derrière le réseau. Ces cartes vous permettent de voir où se trouvent les éléments du réseau par rapport à des objets tels que des routes, des bâtiments et des rivières.
Vous pouvez ajouter d’autres couches, auquel cas l’ordre de celles-ci est celui indiqué dans la boîte de dialogue Contrôle de couche SIG et peut être modifié.

Masquage d’une couche

Pour masquer une couche ou une carte d’arrière-plan, cliquez avec le bouton droit de la souris n’importe où sur le GeoPlan et sélectionnez Contrôle des couches. Sélectionnez la couche dans la zone Couches SIG et décochez la case Visible. Cliquez sur Appliquer. Vous pouvez rendre la couche à nouveau visible en cochant la case Visible.

Suppression d’une couche d’arrière-plan

Pour supprimer une couche ou une carte d’arrière-plan, cliquez avec le bouton droit de la souris n’importe où sur le GeoPlan et sélectionnez Contrôle des couches. Dans la boîte de dialogue Contrôle des couches, sélectionnez la couche et cliquez sur le bouton Supprimer. Cliquez sur Appliquer ou OK. Si vous souhaitez par la suite afficher la couche, vous pouvez l’ajouter à nouveau à cette boîte de dialogue (voir la section suivante).

Enregistrement d’une liste de couches à des fins d’utilisation ultérieure

Enregistrez les couches pour une utilisation ultérieure :

Cliquez avec le bouton droit de la souris sur Groupe de listes de couches dans la fenêtre Groupe de modèles et sélectionnez Nouveau | Liste des couches. En l’absence de groupe de liste de couches, cliquez avec le bouton droit de la souris sur l’icône supérieure de la fenêtre Groupe de modèles et sélectionnez Nouveau | Groupe de liste de couches.

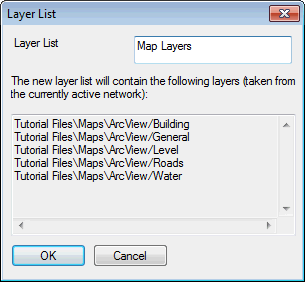

Dans la boîte de dialogue Liste de couches, saisissez un nom approprié pour la liste et cliquez sur OK.

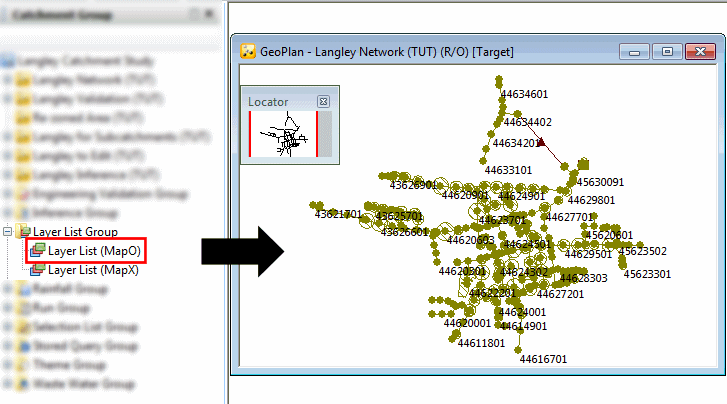

Par la suite, si vous avez supprimé une ou plusieurs couches du GeoPlan, vous pouvez toutes les restaurer en ouvrant cette liste de couches ou en la faisant glisser sur le GeoPlan.
