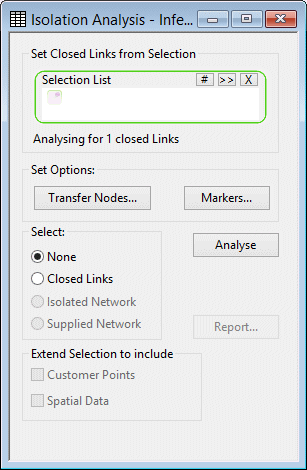

Boîte de dialogue Analyseur d’isolement

Cette boîte de dialogue permet de contrôler le processus d’analyse de l’isolement.

L’analyseur d’isolement permet de rechercher des sections isolées du réseau. Les liens fermés sont identifiés à partir des données de contrôle. En outre, une sélection de liens à considérer comme fermés peut être incluse à des fins d’utilisation dans une analyse isolée. Le tracé met ensuite en évidence les parties du réseau isolées en raison de la fermeture de liens.

Pour ouvrir la boîte de dialogue lorsqu’un réseau est ouvert, choisissez Outils Analyseur d’isolement.

Élément	Description
Définir les liens fermés à partir de la sélection	Facultatif si une sélection a été effectuée dans le GeoPlan avant l’ouverture de la boîte de dialogue. Sélection de liens qui doivent être considérés comme disponibles pour être fermés à des fins d’isolement.
Définir les options	Nœuds d’import/export Ouvre la boîte de dialogue Statut du nœud d’import/export, qui permet d’afficher la demande associée aux nœuds d’import/export dans le réseau et de contrôler si un import/export est considéré comme une demande ou une offre. Marqueurs Ouvre la boîte de dialogue Choisir les types de données spatiales, qui permet de sélectionner les marqueurs à afficher sur le GeoPlan au niveau des liens identifiés comme supposés fermés et à fermer.
Sélectionner	Permet de sélectionner les objets à mettre en surbrillance sur le GeoPlan. Aucun ~ Liens fermés Avant l’analyse : liens sélectionnés définis comme fermés par l’utilisateur (et liens déterminés comme fermés à partir des données de contrôle, le cas échéant). Après l’analyse : liens fermés aux limites des zones isolées. Réseau isolé Disponible uniquement après analyse. Parties du réseau isolées de l’offre. Réseau fourni Disponible uniquement après analyse. Parties du réseau liées à une offre.
Étendre la sélection pour inclure	Points de consommation Si cette option est cochée, inclut les points de consommation isolés/fournis dans la sélection du GeoPlan. Données spatiales Si cette option est cochée, inclut les points de données spatiales isolés/fournis dans la sélection du GeoPlan.
Boutons	Rapport Disponible uniquement après analyse. Ouvre la boîte de dialogue Options de rapport, qui permet d’identifier les éléments pouvant être inclus dans un rapport HTML. Analyser Démarre l’analyse d’isolement.
