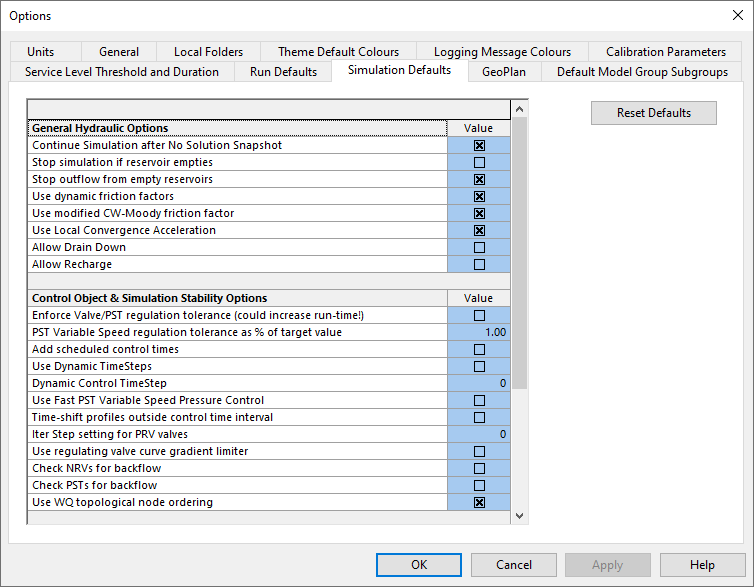

| Options hydrauliques générales
|
|
Continuer la simulation après le message d’absence de solution
|
Détermine si la simulation s’arrête ou continue si le moteur ne parvient pas à trouver une solution dans le nombre maximal d’itérations spécifié dans la vue Planifier l’exécution hydraulique.
Si la simulation doit se poursuivre, un avertissement s’affiche dans la fenêtre Contrôle des exécutions. Cet avertissement est également répertorié dans les résultats du journal de la simulation.
|
Oui
|
|
Arrêter la simulation si le réservoir se vide
|
Détermine si la simulation s’arrête ou continue si la profondeur d’un réservoir tombe en dessous du niveau de fonctionnement minimal.
Si la simulation doit se poursuivre, un avertissement indiquant que le réservoir est vide s’affiche dans la fenêtre Contrôle des exécutions. Cet avertissement est également répertorié dans les résultats du journal de la simulation.
Le comportement ultérieur de la simulation dépend du paramétrage de l’option Arrêter l’évacuation des réservoirs vides. Pour en savoir plus, voir ci-dessous.
|
Non
|
|
Arrêter l’évacuation des réservoirs vides
|
Permet d’arrêter l’évacuation d’un réservoir lorsque la profondeur du réservoir tombe en dessous du niveau de fonctionnement minimal. Cette option n’est opérationnelle que si l’option Arrêter la simulation si le réservoir se vide est définie sur Non.
Si la valeur est définie sur Non, InfoWorks WS Pro poursuit le calcul en supposant que le niveau d’eau du réservoir ne descend jamais en dessous du niveau de fonctionnement minimal du réservoir. La quantité d’eau nécessaire pour maintenir la hauteur à ce niveau est calculée et rapportée en tant que résultat de type « Déficit ».
Si la valeur par défaut « Oui » est conservée, l’évacuation du réservoir sera arrêtée au prochain pas de temps une fois que le réservoir sera tombé en dessous du niveau de fonctionnement minimum. Les demandes ou transferts fournis uniquement par le réservoir vide sont isolés. La demande ou le transfert isolé est annulé jusqu’à ce que la profondeur du réservoir dépasse le niveau de fonctionnement minimum.
IMPORTANT : un nœud d’import/export agissant comme un flux entrant est traité comme une demande (négative). Il sera isolé et annulé.
|
Oui
|
|
Utiliser les facteurs de friction dynamiques
|
Si vous sélectionnez Oui (par défaut), InfoWorks WS Pro convertit le coefficient de rugosité de Hazen Williams C ou le coefficient de rugosité de Colebrook-White k en facteur de Darcy-Weisbach équivalent, en fonction du nombre de Reynolds pour le débit dans chaque canalisation. La conversion est réévaluée à chaque itération de la simulation.
Si la réponse est Non, InfoWorks WS Pro convertit le coefficient de Hazen Williams C en coefficient de frottement de Darcy-Weisbach une seule fois pour chaque canalisation, en supposant un débit de 1 m/s.
Pour en savoir plus, voir la rubrique Calculs relatifs aux canalisations.
|
Oui
|
|
Utiliser le facteur de frottement modifié de CW-Moody
|
Détermine s’il faut utiliser l’interpolation de spline cubique ou la méthode de valeur constante (par défaut) pour convertir la rugosité de Colebrook-White k en coefficient de frottement de Darcy-Weisbach λ.
Pour en savoir plus, voir la rubrique Calculs relatifs aux canalisations.
|
Oui
|
|
Utiliser l’accélération de convergence locale
|
Si l’option est définie sur « Oui », les erreurs de débit au niveau des nœuds individuels sont également examinées. Différents facteurs peuvent être appliqués à différents nœuds, ce qui permet au solveur d’atteindre la convergence plus rapidement.
Si l’option est définie sur « Non », le solveur examine les erreurs de débit à l’échelle du réseau pour déterminer les facteurs à appliquer à la hauteur au niveau des nœuds pour chaque itération.
|
Oui
|
|
Autoriser la vidange
|
Définissez cette option sur « Oui » pour appliquer une perte d’approvisionnement progressive à un nœud. Le temps nécessaire pour drainer un nœud est calculé en fonction de la demande sur le nœud ainsi que de la perte de pression.
Si cette option est définie sur « Non », une fois le nœud isolé, il n’est plus approvisionné.
|
Non
|
| Autoriser la recharge
|
Définissez cette option sur « Oui » pour appliquer une recharge progressive des zones du réseau précédemment entièrement ou partiellement drainées une fois celui-ci reconnecté. Le temps nécessaire pour recharger un lien est calculé en fonction du débit dû à la différence de pression sur le lien avec une extrémité complètement chargée et l’autre extrémité vidée totalement ou en partie. Le débit calculé peut permettre de remplir à nouveau plusieurs liens à un pas de temps donné. Cette option s’applique uniquement si l’option Autoriser la vidange est également sélectionnée.
Si cette option est définie sur « Non », la recharge des zones reconnectées et drainées se produit instantanément.
|
Non
|
| Options en lien avec la stabilité de la simulation et l’objet de contrôle
|
|
Appliquer la tolérance de régulation au niveau des vannes/pompes PST (peut augmenter la durée d’exécution!)
|
Permet d’appliquer la résolution du pourcentage de précision de la régulation des vannes (spécifié sur la page Contrôle de vanne) et de la tolérance de régulation PST (spécifiée dans la boîte de dialogue Options de simulation) en plus de la précision de calcul spécifiée dans la vue Planifier l’exécution hydraulique.
Si cette option est définie sur « Non » (valeur par défaut), une fois que l’équilibre de débit défini par la précision de calcul a été atteint, le pas de temps est considéré comme résolu, quel que soit le paramètre de tolérance de régulation des vannes/pompes PST.
Si l’option est définie sur « Oui », la simulation se poursuit au-delà de la solution de précision de calcul jusqu’à un maximum de 99 itérations.
Si, après le nombre maximal d’itérations, une valeur dans un paramètre de tolérance n’a toujours pas été atteinte, vous en êtes informé via la boîte de dialogue de l’exécution.
|
Non
|
|
Tolérance de régulation de la vitesse variable au niveau de la station PST en % de la valeur cible
|
Cette tolérance peut être définie sur une valeur comprise entre 0,5 % et 10 % de la valeur cible spécifiée sur la page Données de contrôle de pompe.
Ce paramètre de tolérance est utilisé si l’option permettant d’appliquer la tolérance de régulation dans la boîte de dialogue Options de simulation est sélectionnée.
|
1,00
|
|
Ajouter des heures de contrôle planifiées
|
Permet d’insérer un instantané supplémentaire dans lequel un changement de profil contrôlé dans le temps se produit en dehors du pas de temps hydraulique (spécifié dans la vue Planifier l’exécution hydraulique).
|
Non
|
|
Utiliser les pas de temps dynamiques
|
Permet d’insérer un instantané supplémentaire dans lequel un changement de profil contrôlé par le niveau du réservoir se produit avant le prochain pas de temps planifié (pas de temps hydraulique spécifié dans la vue Planifier l’exécution hydraulique ou pas de temps supplémentaire programmé en raison de l’option Ajouter des heures de contrôle planifiées).
|
Non
|
|
Pas de temps de contrôle dynamique
|
Pas de temps (min) pour lequel les profils de contrôles programmables par l’utilisateur et de régulateur (pompe ou vanne) dans les données de contrôle sont vérifiés. Le pas de temps du contrôle dynamique doit être inférieur au pas de temps hydraulique spécifié dans la vue Planifier l’exécution hydraulique pour que les contrôles soient examinés.
Si le pas de temps est laissé à la valeur par défaut de 0, le pas de temps hydraulique est utilisé.
Un instantané supplémentaire est inséré si un changement d’état du régulateur (par exemple, vitesse de la station de pompage) ou de valeur cible du régulateur (par exemple, débit cible) se produit avant le prochain pas de temps planifié.
|
0
|
|
Utiliser le contrôle rapide de pression à vitesse variable de la station PST
|
Définissez cette option sur « Oui » pour appliquer le contrôle rapide de pression à vitesse variable de la station de pompage (PST).
Cette option améliore la stabilité lors de la modélisation des stations de pompage régulant la pression et peut réduire le nombre d’itérations.
Si cette option est définie sur « Non », la méthode de calcul utilisée dans les versions antérieures à la version 8.0 est utilisée.
|
Non
|
| Paramètres de pas intermédiaire pour les vannes PRV
|
Définissez cette option sur un entier positif (1, 2, 3, etc.) pour appliquer l’étape d’itération aux vannes PRV.
Lorsque cette option est activé, elle peut aider à stabiliser les réseaux avec plusieurs PRV en retardant les changements de réglage de la vanne de régulation entre les itérations.
Les paramètres individuels d’une vanne remplacent les paramètres généraux.
|
0
|
| Utiliser un limiteur de gradient de courbe de valve de régulation
|
Pour les valves de régulation, le moteur calcule une limite supérieure au changement d’ouverture à partir d’une évaluation de la valeur de frottement de la vanne requise pour atteindre la pression ou le débit cible et de la pente de la courbe de vanne. Cette limite supérieure est appliquée si cette option est sélectionnée. Les valeurs de cette limite peuvent être affichées à l’aide de l’option associée : « Produire des fichiers de diagnostic de vannes de régulation » avec sortie dans le champ « change_limit ».
Si la magnitude de cette valeur est inférieure au changement d’ouverture final calculé par le moteur (final_op_change) et que la vanne est potentiellement instable ou qu’elle nécessite de nombreuses itérations pour obtenir une régulation, limiter le changement d’ouverture peut améliorer la stabilité.
Pour les vannes de régulation de la pression, cette option n’est pas utilisée si le nœud de régulation est un réservoir. Pour les régulateurs de débit, cette option est déjà appliquée automatiquement pour les liens de contrôle à distance et cette option ne s’applique donc que lors de la régulation du débit dans la vanne elle-même.
|
Non
|
| Vérifier les débordements des clapets anti-retour/Vérifier les débordements des stations de pompage
|
Si une demande est appliquée aux nœuds situés du côté en amont d’un clapet anti-retour, qui sont par ailleurs isolés du réseau, InfoWorks WS Pro autorise le débordement à travers le clapet anti-retour pour satisfaire la demande ou crée un débit à partir du nœud en amont du clapet anti-retour pour satisfaire la demande. Cela se produit également pour les stations de pompage (PST) avec un clapet anti-retour (NRV) si ce type de station est désactivé.
Lorsque cette option est activée, le moteur ferme le clapet anti-retour ou la station de pompage et annule la demande pour éviter l’événement de débordement.
|
Non
|
| Utiliser l’ordre des nœuds topologiques de QE de canalisation
|
Cette option améliore les simulations de la qualité de l’eau en lançant le calcul du transfert des solutés aux nœuds les plus en amont du réseau et en suivant la direction de l’écoulement (plutôt que d’utiliser l’ordre par défaut dans lequel les canalisations ont été créées).
Ainsi, le transfert des solutés à travers le réseau est mieux calculé, en particulier dans le cas des canalisations courtes et/ou d’écoulements rapides. En effet, le soluté peut parcourir plus d’une canalisation dans un même pas de temps de QE, au lieu de se limiter à une seule canalisation sans l’ordre des nœuds topologiques. Il est ainsi possible d’utiliser des pas de temps de QE plus importants, ce qui permet d’obtenir des simulations plus rapides.
Actuellement, cette option n’est disponible qu’avec la méthode lagrangienne.
L’ordre des nœuds topologiques est désactivé pour les analyses de la qualité de l’eau existantes (versions 2025.2 et antérieures).
Pour les nouvelles analyses de la qualité de l’eau (versions 2025.3 et ultérieures), l’ordre des nœuds topologiques est activé
|
Oui (versions 2025.3 et ultérieures)
Non (versions 2025.2 et antérieures)
|
| Équations de canal ouvert
|
| Utiliser des équations dépendantes du temps (canaux ouverts)
|
Définissez cette option sur « Oui » pour appliquer les équations St Venant aux canaux ouverts.
|
Non
|
| Utiliser le solveur rapide (canaux ouverts)
|
Les canaux ouverts sont résolus à l’aide d’un solveur rapide.
Par défaut, l’ancienne méthode de résolution des canaux ouverts continue d’être utilisée.
|
Non
|
| Options de génération de rapports
|
|
Afficher les messages pour tous les nœuds isolés associés à une demande
|
Détermine si les messages d’avertissement de la fenêtre Contrôle des exécutions et les résultats du journal affichent le nombre de nœuds isolés avec demande uniquement, ou le nom du nœud et la demande isolée totale pour chaque nœud isolé.
|
Non
|
|
Conseils sur les coups de bélier
|
Permet de produire des résultats supplémentaires pour fournir une estimation qualitative des zones susceptibles de subir des pressions transitoires élevées ou faibles.
Pour en savoir plus, voir la rubrique Fonctionnalité de conseil sur les coups de bélier.
|
Non
|
|
Messages de diagnostic supplémentaires dans le fichier journal
|
Définissez cette option sur « Oui » pour générer des informations supplémentaires dans le fichier journal de simulation.
Ces informations supplémentaires incluent les messages de diagnostic CPU.
|
Non
|
| Produire des fichiers de diagnostic de vannes de régulation
|
Si plus d’informations sont nécessaires pour les vannes de régulation, par exemple quand une ou plusieurs sont notifiées comme étant instables dans le journal d’exécution du moteur, cette option de simulation génère, dans le dossier des résultats de la base de données, un fichier csv par vanne de régulation de pression et/ou de débit avec le nom de la forme (PSV, etc.).
Cette fonctionnalité n’est pas encore disponible pour les vannes de régulation sous contrôle CPU.
|
Non
|
