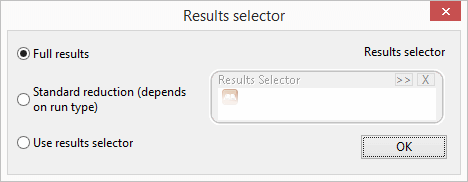

Boîte de dialogue Sélecteur de résultats

Cette boîte de dialogue permet de choisir si des résultats complets ou un sous-ensemble de résultats sont générés pour une exécution.

Pour l’afficher, cliquez sur le bouton Sélecteur de résultats dans la vue Planifier l’exécution hydraulique.

Afficher l'image

Élément de la boîte de dialogue	Description
Résultats complets	Il s’agit de l’option par défaut. Cette option permet de générer les résultats complets d’une exécution.
Réduction standard (dépend du type d’exécution)	Cette option s’applique aux exécutions normales et d’analyse des liens critiques (CLA). Elle génère un sous-ensemble de résultats pour une exécution. Le sous-ensemble a été prédéterminé pour des types d’exécution spécifiques et ne peut pas être personnalisé par l’utilisateur. Pour en savoir plus sur le sous-ensemble de résultats inclus lorsque cette option est sélectionnée, voir les résultats des exécutions normales et d’analyse des liens critiques (CLA).
Utiliser le sélecteur de résultats	Cette option permet d’accéder aux contrôles de la zone Sélecteur de résultats.
Sélecteur de résultats	Cette fonctionnalité vous permet d’utiliser un sous-ensemble de résultats prédéterminés. Ce dernier est spécifié dans un élément du sélecteur de résultats. Pour utiliser cette fonctionnalité, le groupe de modèles doit déjà inclure un groupe de sélecteurs de résultats contenant un élément de sélecteur de résultats. Faites glisser le sélecteur de résultats requis dans cette zone ou utilisez le bouton Parcourir pour en sélectionner un. Vous pouvez supprimer l’élément de cette zone en cliquant sur le bouton Supprimer la sélection .

Résultats inclus dans la réduction standard dans le cadre d’une exécution normale

La réduction standard pour les exécutions normales donne les attributs de résultat répertoriés dans la fonctionnalité (sauf que le statut du nœud n’est pas disponible pour la charge fixe). La taille du fichier de résultats est réduite de 50 % par rapport à l’ensemble de résultats complet.

Nœud ou Nœud d’import/export :

• Demande
• Hauteur
• Pression

Borne d’incendie

• Demande
• Hauteur
• Débit de borne d’incendie
• Ouverture de borne d’incendie
• Pression

Réservoir

• Demande
• Profondeur
• Hauteur
• Pourcentage de remplissage
• Pression
• Volume du déversement

Charge fixe

• Demande
• Hauteur
• Statut du nœud
• Pression

Canalisations

• Débit cumulé
• Débit
• Perte de charge
• Statut du lien
• Vitesse

Vannes

• Pression de contrôle
• Débit cumulé
• Perte de charge
• Statut du lien
• Opening
• Vitesse

Pompe

• Débit cumulé
• Débit
• Perte de charge
• Statut du lien
• Charge de la station de pompage
• État
• Nombre total de pompes activées
• Vitesse variable
• Vitesse

Résultats inclus dans la réduction standard pour l’exécution de l’analyse des liens critiques

La réduction standard pour l’exécution de l’analyse des liens critiques est limitée aux nœuds et aux valeurs scalaires, celles-ci étant le minimum requis pour produire des rapports de niveau de service.

Pour les nœuds, la sortie variable dans le temps correspond à Statut, Demande, Fuite, Pression et enfin (juste pour les cycles de demande liés à la pression) Demande nominale. Pour les nœuds en lien avec les exécutions DLP, il existe également une sortie récapitulative pour la demande nominale totale.

Pour les quantités scalaires, la sortie variable dans le temps est limitée à la demande totale.
