Cette boîte de dialogue permet de spécifier quels nœuds et liens sont pris en compte pour la squelettisation.
Pour l’afficher, cliquez sur le bouton Options de la vue Squelettisation.
Pour en savoir plus sur le processus de squelettisation, voir la rubrique Squelettisation.

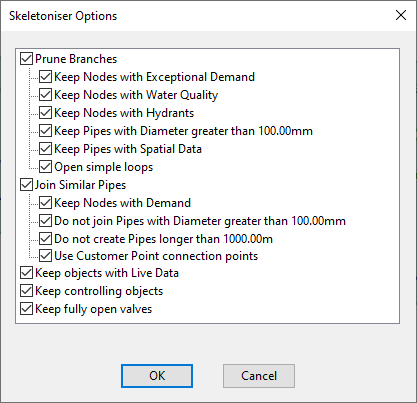

Options de la boîte de dialogue
Les options varient selon qu’un jeu de données de contrôle est ouvert ou non.
Avec des données de contrôle
- L’option permettant de conserver les canalisations avec des données actives associées est disponible (les canalisations avec des données actives associées sont exclues du processus de squelettisation).
- L’option permettant de conserver les nœuds ou les liens avec les contrôles qui leur sont associés est disponible (les objets avec des données de contrôle associées sont exclus du processus de squelettisation).
- L’option permettant de garder les vannes complètement ouvertes est disponible (si cette option n’est pas sélectionnée, toutes les vannes complètement ouvertes avec des données de contrôle associées seront fusionnées dans les canalisations situées à côté d’elles).
Simplification des branches
- Vous pouvez définir le diamètre maximal de la canalisation qui sera pris en compte pour la simplification.
- L’option permettant d’ouvrir des boucles simples est disponible.
- L’utilisateur peut choisir d’exclure de la simplification les canalisations suivantes :
- Canalisations attachées aux nœuds associés à une demande exceptionnelle.
- Canalisations attachées aux nœuds associés aux paramètres de qualité de l’eau.
- Canalisations attachées aux nœuds associés à une opération de borne d’incendie.
Remarque : cette option exclut les nœuds avec des bornes d’incendie et les nœuds normaux avec un débit de borne d’incendie.
- Canalisations auxquelles des données spatiales sont allouées.
Jonction de canalisations similaires
- Vous pouvez définir les nœuds avec demande qui seront pris en compte pour la jonction.
- Lorsqu’une simulation est déposée dans la zone Simulation et que le pas de temps est sélectionné dans la vue Squelettisation, le nœud avec demande fusionnera en fonction de la direction du débit au pas de temps sélectionné (nœud en amont ou en aval). Si la vue Squelettisation n’affiche aucune simulation, le nœud avec demande fusionnera avec le nœud le plus proche.
- Lorsque la case Utiliser la direction de débit dominante est cochée, l’outil de squelettisation utilisera la direction de débit dominante. Cette dernière est déterminée par la valeur la plus élevée des champs Pourcentage du temps débit vers l’avant et Pourcentage de temps débit inverse de la fenêtre tabulaire Résultats des liens. Pour des valeurs nulles ou égales, l’outil de squelettisation supposera que le débit suit son cours (direction de débit normale). Lorsque cette case est cochée, la sélection du pas de temps est désactivée.
- Vous pouvez définir le diamètre maximal de la canalisation qui sera pris en compte pour la jonction.
- Vous pouvez définir la longueur maximale des canalisations qui seront créées par jonction.
- Vous pouvez définir les points de consommation qui seront pris en compte pour la jonction. Le point de consommation sera déplacé vers le nœud le plus proche. Si l’option est désactivée, tous les points de consommation d’un nœud seront déplacés vers le même nœud en amont ou en aval, même s’il ne s’agit pas du nœud le plus proche.
Sans données de contrôle
Si aucun jeu de données de contrôle n’est associé au réseau, les options suivantes ne sont pas disponibles :
- Options permettant de conserver les canalisations attachées aux nœuds avec les données de contrôle qui leur sont associées (Demande exceptionnelle, Paramètres de qualité de l’eau ou Opération de la borne incendie).
- Option permettant de conserver les canalisations avec des données actives associées.
- Option permettant de conserver des nœuds ou liens avec les contrôles qui leur sont associés.
Boucles simples
L’option Ouvrir des boucles simples pendant le processus de squelettisation est disponible dans la boîte de dialogue Options de squelettisation.
Une boucle simple est une boucle sans interconnexions. Un exemple est fourni ci-dessous. Dans cet exemple, tous les liens mis en surbrillance seront squelettisés si l’option Ouvrir des boucles simples est cochée, à condition que les liens soient conformes aux autres options sélectionnées.

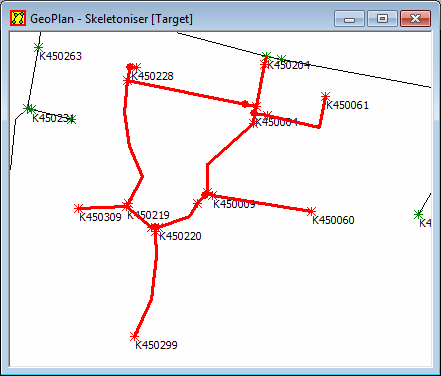

Exemple d’une boucle simple
