Fenêtre Profil en long

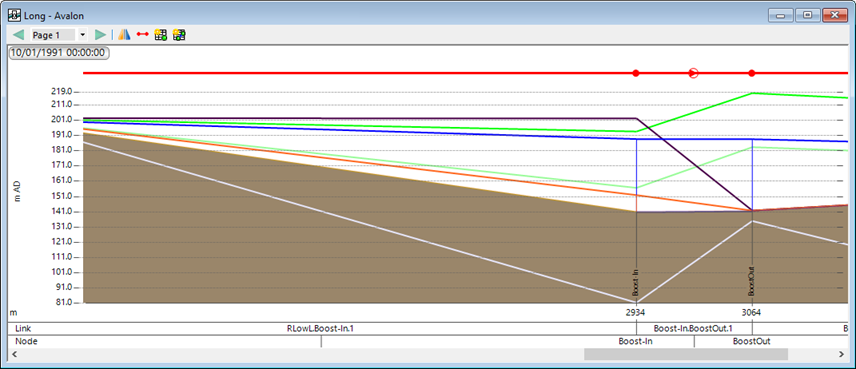

Cette fenêtre affiche une coupe longitudinale à travers une série sélectionnée d’objets du réseau.

Pour ouvrir la fenêtre, sélectionnez l’outil (Choix de section longue) dans la barre d’outils Outils, puis cliquez sur un objet nœud ou lien (ou une simulation) sur le GeoPlan. D’autres méthodes d’accès sont décrites dans la section Affichage d’un profil en long.

Cette fenêtre vous permet d’effectuer les opérations suivantes :

• Inspecter une série de nœuds et de liens
• Modifier les objets réseau en accédant à leurs feuilles de propriétés

• Consulter les résultats de la simulation
• Afficher plusieurs jeux de résultats de simulation (ce qui facilite leur comparaison) lorsque des scénarios sont utilisés
• Insérer un nœud dans un lien affiché dans la fenêtre

Vous pouvez avoir plusieurs fenêtres de profil en long ouvertes simultanément.

Élément	Description
Barre d’outils	Voir la barre d’outils de la fenêtre Profil en long
Menu contextuel Profil en long	Cliquez avec le bouton droit de la souris sur le profil en long pour afficher un menu contenant les options suivantes : Définir comme cible Définit la fenêtre de profil en long actuelle comme fenêtre cible. Vous pouvez ensuite utiliser l’outil (Choix de section longue) de la barre d’outils Outils pour sélectionner une autre section à afficher dans la fenêtre. Inverser le profil en long Inverse le sens de visualisation du profil en long. Effacer le profil en long Supprime l’affichage du profil en long de la fenêtre actuelle. Effacer toutes les étiquettes d’annotation Supprime toutes les étiquettes personnalisées de la fenêtre actuelle. Sélectionner le nœud et les liens Les nœuds et liens affichés sur le profil en long sont sélectionnés dans toutes les fenêtres. Les objets réseau sélectionnés sont mis en évidence en rouge. Créer depuis la sélection Crée une vue de profil en long à partir des liens actuellement sélectionnés sur le GeoPlan. Exporter les données de profil en long au format DWG d’AutoCAD Enregistre la fenêtre du profil en long actuel au format DWG. Le profil en long peut ensuite être ouvert et visualisé dans AutoCAD. Exporter vers l’animateur de coup de bélier Enregistre les informations de profil en long au format PRO de l’animateur de coup de bélier. Le profil en long peut ensuite être ouvert et visualisé dans l’animateur de coup de bélier. Tableau des liens Ouvre une vue tabulaire des liens affichés sur le profil en long. Tableau des nœuds Ouvre une vue tabulaire des nœuds affichés sur le profil en long. Ajouter une page Ajoutez une page à la fenêtre Profil en long après la page actuelle. Supprimer une page Supprime la page actuelle de la fenêtre Profil en long. Propriétés Ouvre la boîte de dialogue Propriétés du profil en long. Vous pouvez utiliser cette option pour changer la façon dont le profil en long est affiché, pour inclure un plan de réseau, ainsi que des étiquettes de nœud et de lien.
Action de la molette de défilement de la souris	Défilement vers l’avant : zoom avant. Défilement vers l’arrière : zoom arrière.
