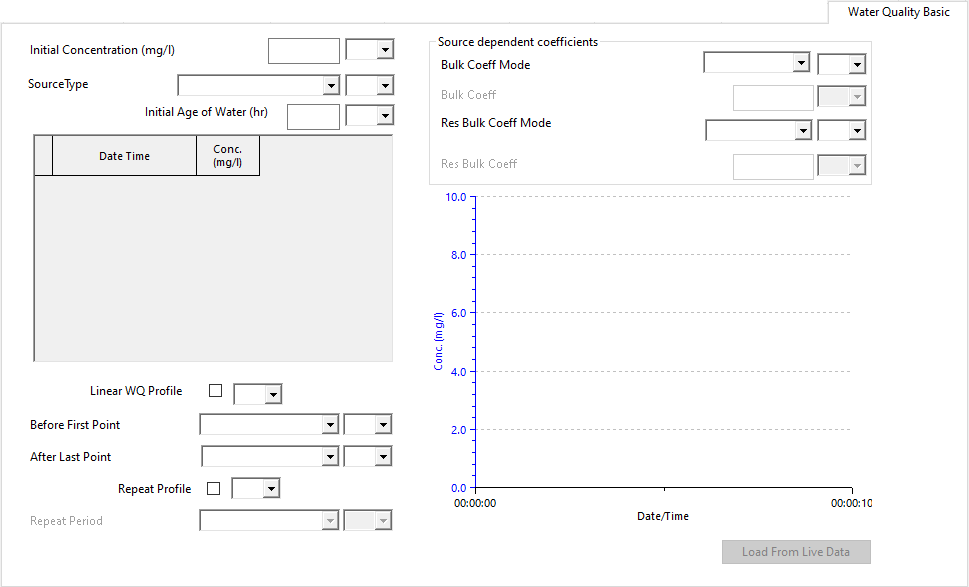

Page Profil - Qualité de l’eau

Cette page vous permet d’afficher et de modifier un profil de qualité de l’eau de base et des valeurs de coefficient de débit de masse pour les nœuds au niveau desquels l’eau peut entrer dans le système.

Pour afficher la page, cliquez sur l’onglet Qualité de base de l’eau sur la feuille de propriétés d’une charge fixe à laquelle des données de contrôle ont été ajoutées.

Il existe deux méthodes pour configurer le niveau de concentration en polluant d’entrée pour un nœud :

• Utilisation du champ Concentration initiale pour définir une concentration d’entrée appliquée au début de la simulation.
• Saisie dans le tableau d’une série de débits massiques entrants/concentrations en polluant variables au niveau du nœud pour la simulation.

Remarque : si une concentration initiale et une série de concentrations dépendantes du temps ont été saisies, les concentrations dépendantes du temps sont prioritaires.

Par défaut, aucune interpolation n’est utilisée entre les points de données. Chaque valeur de concentration indiquée dans le tableau est conservée jusqu’à la prochaine saisie de date/heure ou la fin de la simulation. Cochez la case Prof. linéaire qualité de l’eau pour que l’interpolation linéaire soit utilisée entre les points de données.

Options permettant de prolonger le profil en dehors des dates/heures saisies

La page dispose d’options permettant de prolonger le profil en dehors des dates et heures saisies.

Option	Description
Avant le premier point	Prolonger vers l’arrière La première valeur du tableau est prolongée jusqu’au début de la simulation (et au début de la période de répétition pour les profils répétés). Extrapoler vers l’arrière S’applique aux profils linéaires uniquement : les deux premières valeurs du tableau sont utilisées pour extrapoler jusqu’au début de la simulation (et au début de la période de répétition pour les profils répétés). Remarque : si l’option Extrapoler vers l’arrière est sélectionnée pour un profil non linéaire, le profil est prolongé vers l’arrière. Zéro/Inchangé Une valeur nulle ou « désactivée » est appliquée à partir du début de la simulation jusqu’à la date/l’heure de la première valeur dans le tableau (et depuis le début de la période répétée pour les profils répétés).
Après le dernier point	Prolonger vers l’avant La dernière valeur du tableau est prolongée jusqu’à la fin de la simulation ou la fin de la période répétée. Extrapoler vers l’avant S’applique uniquement aux profils linéaires : les deux dernières valeurs du tableau sont utilisées pour extrapoler jusqu’à la fin de la simulation ou la fin de la période répétée. Remarque : si l’option Extrapoler vers l’arrière est sélectionnée pour un profil non linéaire, le profil est prolongé vers l’avant.
Case à cocher Répétition de profil	Si elle est cochée, cette option permet de répéter un profil (à partir de 00:00 pour la période de répétition sélectionnée) pendant toute la durée de la simulation. Important : lorsque vous utilisez l’option Répétition de profil ; si le profil défini s’étend sur la période de répétition sélectionnée, le profil n’est pas répété.
Période de répétition	Période de profil qui sera répétée tout au long de la simulation, si la case Répétition de profil est cochée.

Options concernant le type de source pour la qualité de l’eau

Le type de source détermine la méthode via laquelle le profil défini dans le tableau Qualité de l’eau est appliqué au réseau lors d’une simulation de la qualité de l’eau.

Type de source	Description
Concentration fixe	La concentration au niveau d’un nœud est définie sur le profil défini dans le tableau Qualité de l’eau. Pour les nœuds de réservoir, le profil de concentration est appliqué à l’eau entrant dans le réservoir. Le mélange peut se produire au niveau du nœud du réservoir. Pour en savoir plus, voir Contrôles de mélange de la qualité de l’eau. Conseil : utilisez une valeur de concentration inférieure à 0 dans le profil pour désactiver la source de concentration et permettre le débit entrant des canalisations en amont pour définir la concentration au niveau du nœud.
Concentration supplémentaire	Le profil de concentration défini dans le tableau Qualité de l’eau est appliqué à l’eau quittant le nœud en plus de la concentration calculée.
Surpression de concentration	La concentration de l’eau sortant du nœud est définie sur le profil défini dans le tableau Qualité de l’eau (à condition que la concentration calculée pendant la simulation soit inférieure à la concentration définie).
Débit massique supplémentaire	Le profil de débit massique du tableau Qualité de l’eau est appliqué à l’eau quittant le nœud en plus de la concentration calculée.

Options pour les coefficients dépendants de la source

Les champs de données de coefficient dépendants de la source sont utilisés pour spécifier les paramètres de coefficient de débit de masse à appliquer à l’eau entrant dans le système au niveau du nœud lors d’une simulation de la qualité de l’eau.

Champ de données	Description
Mode coeff. débit masse	Méthode d’application du coefficient de débit de masse à l’eau entrant dans le système au niveau du nœud : Inactif Le coefficient de débit de masse du nœud n’est pas appliqué à l’eau entrant dans le système au niveau du nœud. Les valeurs du coefficient de débit de masse de qualité de l’eau spécifiées au niveau de chaque canalisation seront utilisées pour calculer le changement de concentration. Remplacer Le coefficient de débit de masse spécifié au niveau du nœud remplace les valeurs du coefficient de débit de masse de qualité de l’eau spécifiées pour chaque canalisation lors du calcul du changement de concentration. Échelle Le coefficient de débit de masse spécifié au niveau du nœud est appliqué en tant que facteur de multiplication aux valeurs de coefficient de débit de masse de qualité de l’eau spécifiées au niveau de chaque canalisation.
Coeff. de débit de masse	Paramètre de vitesse de réaction utilisé pour calculer la variation de concentration d’une substance lorsqu’elle réagit avec la matière dans le débit de masse. La valeur spécifiée ici est appliquée à l’eau entrant dans le système au niveau du nœud. Le coefficient de débit de masse a une valeur positive si la concentration de la substance augmente avec le temps et une valeur négative si la concentration décroît avec le temps.
Mode coeff. débit masse rés.	La méthode d’application du coefficient de débit de masse rés. à l’eau entrant dans le système au niveau du nœud : Inactif Le coefficient de débit de masse rés. du nœud n’est pas appliqué à l’eau entrant dans le système au niveau du nœud. Les valeurs du coefficient de réaction de qualité de l’eau spécifiées au niveau de chaque réservoir seront utilisées pour calculer le changement de concentration. Remplacer Le coefficient de débit de masse rés. spécifié au niveau du nœud remplace les valeurs du coefficient de réaction de qualité de l’eau spécifiées pour chaque réservoir lors du calcul du changement de concentration. Échelle Le coefficient de débit de masse rés. spécifié au niveau du nœud est appliqué en tant que facteur de multiplication aux valeurs de coefficient de réaction de qualité de l’eau spécifiées au niveau de chaque réservoir.
Coeff. débit masse rés.	Le paramètre de vitesse de réaction utilisé pour calculer la variation de concentration d’une substance lorsqu’elle réagit avec la matière dans un réservoir. La valeur spécifiée ici est appliquée à l’eau entrant dans le système au niveau du nœud. Le coefficient de débit de masse a une valeur positive si la concentration de la substance augmente avec le temps et une valeur négative si la concentration décroît avec le temps.

Possibilité d’utiliser des données actives

Vous pouvez charger des données actives en cliquant sur le bouton Charger à partir de données actives, puis en choisissant la source et en mettant à jour le tableau Qualité de l’eau dans la boîte de dialogue Lier aux données actives.

Remarque : si les données du fichier de données actives ne sont pas compatibles avec les données de contrôle, un avertissement s’affiche et aucune modification n’est apportée.

Lorsque vous avez terminé la mise à jour, fermez la boîte de dialogue à l’aide du bouton X situé en haut à droite.

Option permettant d’effacer le tableau Profil de qualité de l’eau

Pour effacer rapidement le tableau, vous pouvez utiliser le bouton Effacer de la boîte de dialogue Lier aux données actives.
