2D vonalláncot hoz létre, amely egy vonal- és ívszakaszokból álló önálló objektum.
Keres
Megjegyzés: A PLINETYPE rendszerváltozó az ezzel a paranccsal létrehozott 2D vonallánc típusát vezérli.
A következő promptok jelennek meg.
- Adja meg a kezdőpontot
- Beállítja a vonallánc kezdőpontját.
- Egy ideiglenes pluszjel alakú jelölő jelenik meg az első pontnál.
- Az Enter billentyű megnyomása új vonalláncot indít a vonallánc, vonal vagy ív létrehozásakor megadott utolsó végponttól.
- Adja meg a következő pontot
-

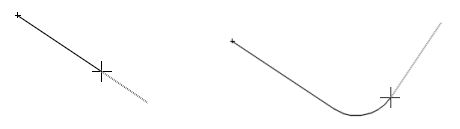

- Ha megad egy másik pontot, azzal egyenes szakaszokat hozhat létre.
- Ha megadja az í (ív) opciót, akkor ívszakaszokat hozhat létre.
A vonal- és ívszakaszok közös promptjai

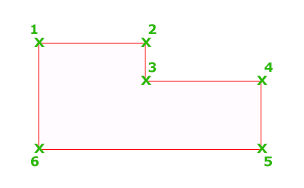

- Bezárás
- Összeköti az első és az utolsó szakaszokat egy zárt vonallánc létrehozásához.
- Félszélesség
- Megadja egy széles szakasznak a középponttól az élig terjedő szélességét.
- Szélesség
- A következő szakasz szélességét határozza meg.
Néhány dolgot figyelembe kell vennie a vonallánc félszélességének vagy szélességének megadásakor.
- A kezdő szélesség a befejező szélesség alapértékévé válik.
- A befejező szélesség a későbbi szakaszok egységes szélessége lesz, egészen addig, amíg a szélesség értéke újra meg nem változik.
- A széles vonalszakaszok kezdő- és végpontjai a szakasz középvonalánál vannak.

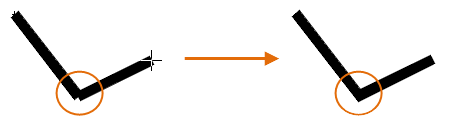

- A szomszédos szélesvonallánc-szakaszok metszéspontjai le vannak kerekítve.
- Nem érintő ívszakaszok, éles szögek és pont-vonal vonaltípus használata esetén nincs lekerekítés.
- Vissza
- Eltávolítja a legutoljára hozzáadott szakaszt.
Csak vonal promptok
- Ív
- Az előző szakaszt érintő ívszakaszok létrehozását kezdi el.
- Hosszúság
- Az előző szakaszéval megegyező szögben, a megadott hosszúsággal hoz létre szakaszt. Ha a megelőző szakasz ív, az új vonalszakasz az előző ívre érintőleges.
Csak ívekre vonatkozó promptok
- Ív végpontja
- Befejez egy ívszakaszt. Az ívszakasz érintő iránya a vonallánc előző szakaszára.
- Bezárt szög
- Megadja az ívszakasznak a kiindulási ponttól számított bezárt szögét.
Pozitív számérték megadása az óramutató járásával ellentétes irányú ívszakaszokat hoz létre. Negatív számérték megadása az óra járásával megegyező irányú ívszakaszokat hoz létre.

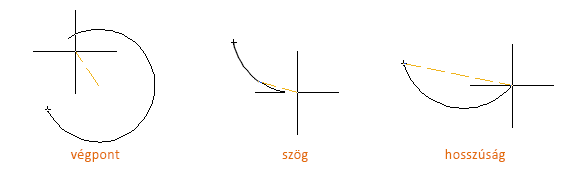

- Középpont
- Meghatároz egy ívszakaszt a középpontja alapján.
Megjegyzés: A VLÁNC parancs középpont opciójához írja be a kö karakterláncot, a Középpont tárgyraszterhez a köz vagy középpont karakterláncot.
- Irány
- Megadja az ívszakasz érintőjét.
- (2) Az ívnek a kiindulási ponttól számított érintője. Egy pont meghatározásával érintőt húz a görbéhez a kezdőpontból. Az ív elhajlik a vektortól a kezdőpont és az érintőpont között.
- (3) Az ív végpontja. Megadja az ívszakasz végpontját.
Tipp: Nyomja meg a Ctrl billentyűt, ha az óramutató járásával megegyező irányban szeretne rajzolni. - Vonal
- Az ívszakaszok rajzolásáról átvált egyenes szakaszok rajzolására.
- Sugár
- Megadja az ívszakasz sugarát.
- Második pont
- Meghatározza egy három ponton átmenő ívnek a második és utolsó pontját.
Vonaltípus-minta
A PLINEGEN rendszerváltozó a 2D vonalláncok csúcsai körül generált vonaltípus-mintát állítja be.
- 0. Olyan vonaltípusokat hoz létre, amelyek minden vonallánccsúcsa vonalszakasszal kezdődik és végződik
- 1. Folyamatos mintájú vonaltípusokat hoz létre a vonallánc csúcspontjain keresztül
Megjegyzés: Az érték módosítása a létező vonalláncokra nincs hatással. A Tulajdonságok palettán lévő Vonaltípusok létrehozása beállítással frissítse a meglévő vonalláncokat.
