Come calcolare i volumi di accumulo livello
- Attivare la visibilità delle curve di livello per la superficie se si intende utilizzare una superficie o delle curve di livello per definire il bacino.
Nota: Le curve di livello o le polilinee da utilizzare con il comando Accumulo livello devono essere chiuse.
-
Click
Trova.
- Nella finestra di dialogo Accumulo livello, immettere i dettagli della tabella di accumulo livello.
- Per Metodo di calcolo volume, fare clic su Sezioni ragguagliate, Approssimazione conica o Entrambe.
- Per Basin Definition Options, effettuare una delle seguenti operazioni:
- Selezionare Define Basin From Entity, fare clic su Define Basin e definire il bacino utilizzando tutte le curve di livello in una superficie.
- Selezionare Define Basin From Entity, fare clic su Define Basin e definire il bacino utilizzando le polilinee o le curve di livello selezionate estratte da una superficie.
- Selezionare Use Manual Contour Data Entry e fare clic su Define Basin per immettere manualmente le aree e le quote altimetriche delle curve di livello.
Come definire il bacino utilizzando tutti i dati delle curve di livello da un oggetto superficie
- Nella finestra di dialogo Define Basin From Entities:
- Fare clic su Define Basin From Surface Contours.
- Fare clic su Definisci.

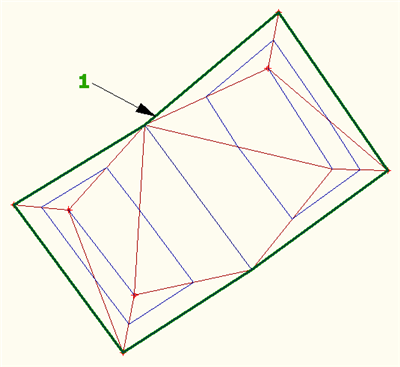

- Nella Carta, selezionare la superficie ("1" nell'illustrazione seguente) e fare clic con il pulsante destro del mouse o premere INVIO.
I dati dell'oggetto superficie vengono estratti ed elencati nella tabella dei volumi di accumulo livello. Questa opzione consente di utilizzare tutti i dati delle curve di livello della superficie.
- Salvare i risultati.
Come definire il bacino utilizzando le polilinee o le curve di livello della superficie selezionate
- Nella finestra di dialogo Accumulo livello, in Basin Definition Options:
- Fare clic su Define Basin From Entity.
- Fare clic su Define Basin.
- Nella finestra di dialogo Define Basin From Entities, fare clic su Define Basin From Polylines.
- Facoltativamente, per estrarre polilinee da curve di livello della superficie per definire il bacino, fare clic su Estrai oggetti da superficie, quindi selezionare la superficie nella Carta e premere Invio. Quando si fa clic su Definisci nella finestra di dialogo Define Basin From Entities, è possibile selezionare le polilinee create per definire il bacino.
Nota: Mentre l'opzione Define Basin From Surface Contours utilizza tutte le curve di livello della superficie per i dati di input, è possibile utilizzare l'opzione Estrai oggetti da superficie per estrarre i dati dalle curve di livello selezionate, ad esempio, le curve di livello che definiscono una depressione.
- Facoltativamente, deselezionare Modifica entità selezionate con il layer seguente.
Se si seleziona Change Selected Entities To The Following Layer, per Basin Polyline Layer, specificare i layer in cui spostare le polilinee.
- Selezionare Delete Unselected Entities On Selected Layer.
Suggerimento: Questa opzione consente di ripulire la Carta eliminando eventuali polilinee create tramite il pulsante Extract Entities From Surface ma che non vengono selezionate con il pulsante Definisci.
- Fare clic su Definisci.

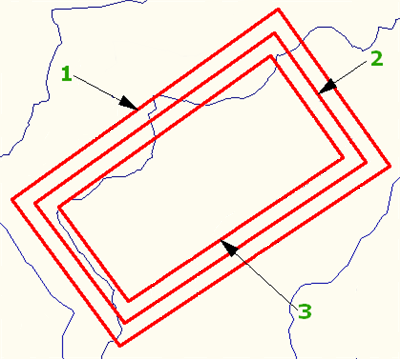

- Selezionare almeno due polilinee. Nella seguente illustrazione viene inclusa una terza polilinea (3). Fare clic con il pulsante destro del mouse o premere INVIO.
Nota: Le polilinee devono essere polilinee LW chiuse (create con il comando PLINE, ad esempio).I dati della polilinea vengono estratti ed elencati nella tabella dei volumi di accumulo livello.
- Salvare i risultati.
Come definire il bacino tramite l'immissione manuale dei dati delle curve di livello della superficie
- Nella finestra di dialogo Define Basin From Entered Data, immettere i dati di area e di quota altimetrica di almeno due curve di livello.
- Fare clic su Add To Table.
Le informazioni vengono aggiunte alla tabella dei volumi di accumulo livello, con volumi calcolati.
- Salvare i risultati.
