Utilizzare la scheda del Percorso sonda > pannello Opzioni > opzione Verifica livelli per specificare quali livelli CAD e quali oggetti si desidera includere in Controllo collisioni.
Nota: Questa opzione è disponibile solo durante la creazione di ispezioni di macchine CNC e OMV.
Per specificare quali livelli CAD e oggetti sono inclusi nella verifica delle collisioni:

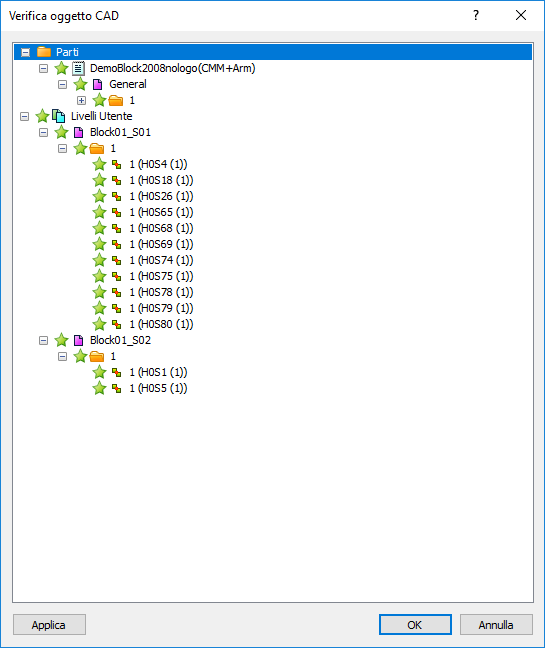

- Fare clic sulla scheda Percorso sonda > pannello Opzioni > Livelli di verifica. Viene visualizzata la finestra di dialogo Verifica oggetto CAD. Ad esempio:
- Fare clic su
per espandere le cartelle e visualizzare il livello e l'oggetto con cui si desidera lavorare. - Per default, tutti i livelli e gli oggetti CAD vengono controllati per verificare la presenza di collisioni. Fare clic sull'icona a forma di stella accanto ad un livello per includerlo o escluderlo dai controlli di verifica:
indica che la voce è inclusa nella verifica.
indica che la voce è esclusa dalla verifica.
indica un livello primario contenente un misto di voci incluse ed escluse.In questo esempio, Faccia 1~18 e Faccia 1~26 in Level_1 sono escluse dalla verifica delle collisioni:
- Fare clic su OK per salvare le modifiche e chiudere la finestra di dialogo.
È anche possibile scegliere quali livelli CAD e oggetti sono inclusi nella verifica delle collisioni utilizzando la scheda CAD.
