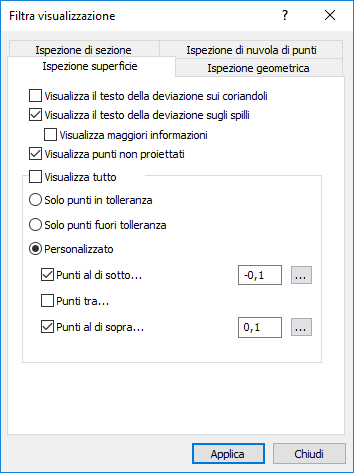

Per filtrare la visualizzazione dei punti misurati di superfici nella vista CAD, fare clic sulla scheda Vista > pannello Opzioni vista > Filtra visualizzazione e selezionare la scheda Ispezione superficie.
La scheda contiene le seguenti impostazioni:
- Visualizza il testo della deviazione sui coriandoli - Selezionare questa casella di controllo per mostrare la deviazione dei punti di ispezione accanto ai coriandoli nella vista CAD. Deselezionare questa casella di controllo per mostrare coriandoli senza deviazioni.
Esempi di coriandoli quando la casella di controllo Visualizza il testo della deviazione sui coriandoli è deselezionata:

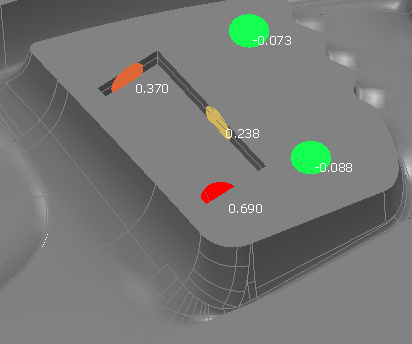

Esempi di coriandoli quando la casella di controllo Visualizza il testo della deviazione sui coriandoli è selezionata:
- Visualizza il testo della deviazione sugli spilli - Selezionare questa casella di controllo per mostrare la deviazione dei punti di ispezione accanto alle etichette degli spilli nella vista CAD. Deselezionare questa casella di controllo per mostrare le etichette senza deviazioni.

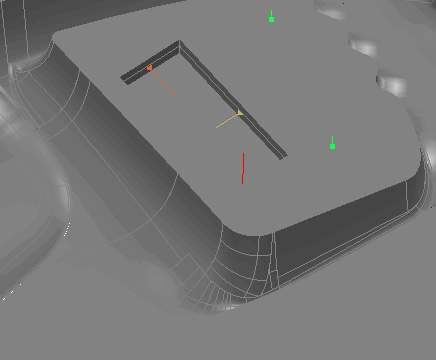

Esempi di etichette di spilli in cui la casella di controllo Visualizza il testo della deviazione sugli spilli è deselezionata:
Esempi di etichette di spilli in cui la casella di controllo Visualizza il testo della deviazione sugli spilli è selezionata:
- Visualizza maggiori informazioni - Selezionare questa casella di controllo per mostrare il nome di ogni punto rilevato quando etichette di spilli è selezionato. È necessario selezionare la casella di controllo Visualizza il testo della deviazione sugli spilli per attivare questa opzione.

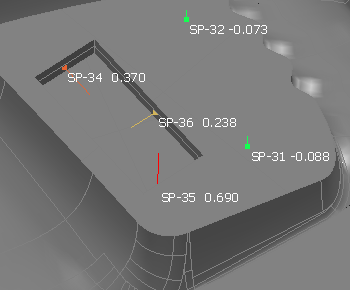

Esempio di etichette di spilli in cui la caselle di controllo Visualizza il testo della deviazione sugli spilli e Visualizza maggiori informazioni sono selezionate:
- Visualizza punti non proiettati - Selezionare questa casella di controllo per visualizzare i punti non proiettati.
- Visualizza tutto - Selezionare questa casella di controllo per visualizzare tutti i punti di ispezioni superficie. Per limitare i punti che sono visualizzati, deselezionare la casella di controllo e selezionare:
- Solo punti in tolleranza per visualizzare punti che sono all'interno della tolleranza.
- Solo punti fuori tolleranza per visualizzare punti che sono fuori tolleranza.
- Personalizzato per specificare i limiti inferiore e superiore dei punti da visualizzare. Selezionare la casella di controllo Punti al di sotto per visualizzare i punti al di sotto del limite di tolleranza inferiore specificata; selezionare la casella di controllo Punti al di sopra per visualizzare i punti al di sopra del limite di tolleranza superiore specificato; selezionare la casella di controllo Punti tra per visualizzare i punti compresi tra i limiti di tolleranza superiore e inferiore specificati.
Per basare un limite di visualizzazione sulle tolleranze di un gruppo di ispezioni, selezionare il gruppo nella sequenza di ispezione e fare clic su
.
Fare clic su Applica per visualizzare le modifiche nella vista CAD.
