Selezionare la scheda Home > pannello Contesto del mouse > opzione Selettore di superficie per creare livelli e raggruppare superfici, identificare superfici, controllare e regolare le superfici visualizzate ed esportare superfici.
Per selezionare una o più superfici nel modello CAD:
- Selezionare la scheda Home > pannello Contesto del mouse > Selettore di superficie.

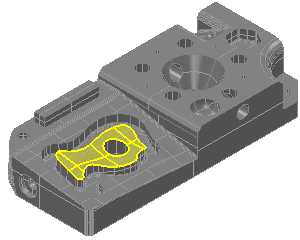

- Fare clic e trascinare il mouse per creare una casella di selezione attorno all'area del modello CAD contenente le superfici da selezionare. Quando si rilascia il tasto del mouse, il wireframe e la superficie di una superficie selezionata cambia colore, per indicare che è selezionata. Ad esempio:
- Regolare la selezione. Per:
- aggiungere superfici alla selezione, premere il tasto Maiusc; fare clic e trascinare per creare una casella di selezione attorno alle superfici aggiuntive, quindi rilasciare il tasto Maiusc.
- rimuovere superfici dalla selezione, premere il tasto Ctrl; fare clic e trascinare per creare una casella di selezione attorno alle superfici che si desiderano rimuovere, quindi rilasciare il tasto Ctrl.
- Fare clic con il pulsante destro del mouse sulla vista CAD e selezionare un'opzione nel menu contestuale.
