L'allineamento Da nuvola di punti consente di allineare la parte utilizzando una nuvola di punti. La nuvola di punti deve assomigliare al modello CAD e deve comprendere dati di diverse superfici.
Per creare un allineamento Da nuvola di punti:

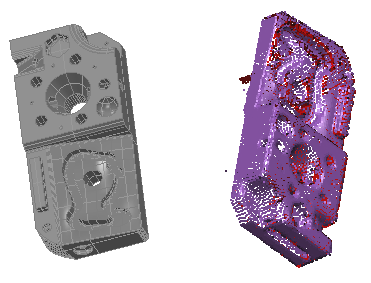

- Visualizzare il modello CAD e la nuvola di punti nella vista CAD. Ad esempio:
- Selezionare il livello di definizione nella sequenza di ispezione.
- Fare clic sulla scheda Allineamenti e riferimenti > pannello Allineamenti > Da nuvola di punti. Viene visualizzata la finestra di dialogo Allineamento da nuvola di punti.
- Inserire un Nome per l'allineamento.
- Per includere i dettagli di questo elemento nel report, selezionare la casella di controllo Emetti nel report.
- Se la sequenza di ispezione contiene feature costruite che utilizzano misurazioni prese con diversi dispositivi di misurazione o da posizioni di dispositivo differenti, selezionare la casella di controllo Usa dati trasformati. Questo consente di convertire le coordinate del dispositivo in coordinate CAD in modo che tutti i calcoli utilizzino un sistema di riferimento comune.
La casella di controllo non ha alcun effetto quando tutte le coordinate nell'ispezione sono raccolte con un dispositivo di misurazione in una posizione o quando la sequenza di ispezione non contiene feature costruite.
- Per utilizzare solo parte della nuvola di punti, selezionare la casella di controllo Usa selezione. In questo modo, sarà possibile migliorare l'accuratezza dell'allineamento escludendo punti non presenti sulla parte.
- Nell'elenco Nuvola di punti di riferimento, selezionare la nuvola di punti con cui si desidera creare l'allineamento.
In alternativa, fare clic su
per selezionare la nuvola di punti nella vista CAD. - Fare clic su OK per chiudere la finestra di dialogo e creare l'elemento Allineamento da nuvole di punti.
- Se è stata selezionata la casella di controllo Usa selezione, utilizzare la scheda Nuvola di punti > pannello Seleziona > menu Modalità di selezione per identificare un gruppo di punti per il calcolo iniziale dell'allineamento. È possibile selezionare un gruppo di punti utilizzando un selettore di area, come Rettangolo, oppure è possibile selezionare tre punti individuali disposti come triangolo equilatero su una superficie sulla parte.
- Riprodurre l'elemento Allineamento da nuvola di punti. PowerInspect allinea la parte al modello CAD e sovrappone la nuvola di punti sopra la parte.
