I punti di bordo guidati consentono di ispezionare il contorno di una superficie. Per misurare un punto di bordo, occorre rilevare manualmente un punto sulla superficie vicino al bordo che si desidera ispezionare, seguito da un punto contro il bordo.
Nota: I gruppi di bordi guidati sono disponibili solo quando si creano le ispezioni per macchine CNC e manuali.
Per rilevare punti di bordo guidati:
- Creare un gruppo di punti di bordo guidati e riprodurlo. Vengono visualizzati la finestra di dialogo Punti guidati e un triangolo giallo sulla superficie.

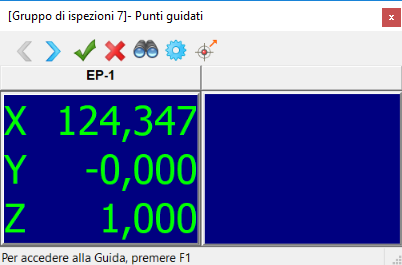

- Rilevare un punto sulla superficie vicino al triangolo. La posizione del punto viene visualizzata sulla sinistra della finestra di dialogo, mentre una barra in fondo alla finestra di dialogo indica il grado di vicinanza del punto rilevato al punto guidato.
Non è possibile prendere il punto fino a quando la sonda non si trova all'interno dei criteri di prossimità specificati nella finestra di dialogo Parametri di misura.

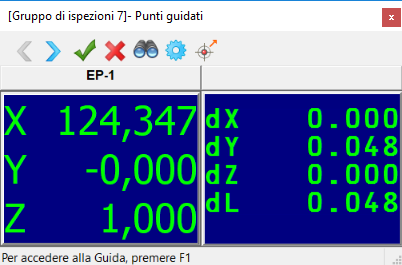

- Rilevare un punto sul bordo presso il triangolo giallo. Il triangolo diventa verde, mentre la deviazione del punto di bordo viene visualizzata sulla destra della finestra di dialogo. Inoltre, la posizione del punto guidato successivo viene visualizzata sulla sinistra della finestra di dialogo, mentre un triangolo giallo ne indica la posizione sulla parte.
- Fare clic su
per salvare le misurazioni del punto di bordo e rilevare il punto di bordo successivo. - Ripetere i punti da 2 a 4 per misurare altri punti di bordo. Una volta terminato il rilevamento, fare clic su
per salvare i punti e chiudere la finestra di dialogo.
Per visualizzare i dettagli di una misurazione, selezionare un punto nel gruppo di ispezioni, quindi selezionare la scheda Informazioni.
