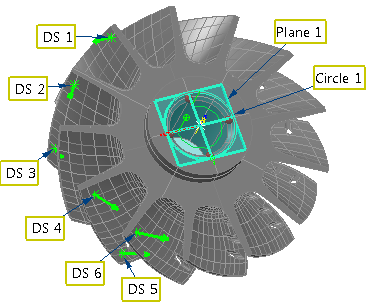

Quando è possibile bloccare solo alcuni assi di una parte contenente elementi geometrici, sarà possibile creare un allineamento RPS utilizzando un mix di elementi geometrici e punti di ispezione guidati. Gli elementi geometrici sono usati per bloccare assi selezionati e i punti sono quindi usati per creare i vincoli restanti. L'esempio seguente mostra come creare un allineamento RPS utilizzando un cerchio e punti di ispezione posizionati attorno alle pale di un'elica.
Per creare un allineamento RPS utilizzando punti di ispezione di superficie:
- Creare le feature geometriche necessarie per l'allineamento.
- Creare un gruppo di ispezioni di superficie contenente i punti di superficie guidati.Nota: I punti di superfici guidate sono disponibili solo quando si creano le ispezioni per macchine CNC e manuali.
- Fare clic sulla schedaHome > pannello Crea > Allineamento > Allineamento RPS per visualizzare la finestra di dialogo Definizione allineamento RPS, quindi inserire un nome per l'allineamento.

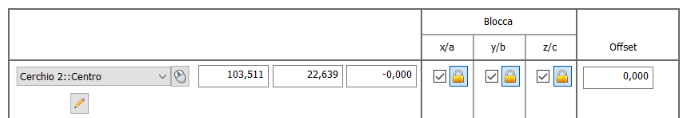

- Selezionare gli elementi geometrici che si desiderano utilizzare per l'allineamento. Nel seguente esempio, tre assi di traslazione e due assi di rotazione sono bloccati dal cerchio 1 in quanto è utilizzata l'intera feature ed è selezionato Blocca IJK.

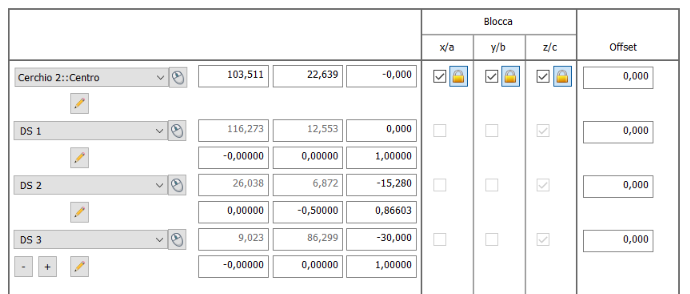

- Selezionare i punti di ispezione che si desiderano utilizzare per l'allineamento. Ad esempio:
La colonna Blocca visualizza la normale di ogni punto.
- Dopo aver aggiunto tutti i punti di ispezione che si desiderano utilizzare, fare clic su OK per chiudere la finestra di dialogo e creare l'allineamento.
- Misurare le feature. PowerInspect ottimizza l'allineamento per creare un Best-fit e indica la deviazione standard delle misurazioni nella finestra di dialogo Definizione allineamento RPS e nelle schede Informazioni e Report.
