Quando si seleziona un arco, un cono, un cilindro o un'ellisse parziale dal modello CAD utilizzando il Controllore del wireframe, PowerInspect visualizza i valori nominali Angolo iniziale
e Angolo finale
nella finestra di dialogo Ispeziona della feature.
Ad esempio, quando si seleziona l'arco seguente da un modello CAD:

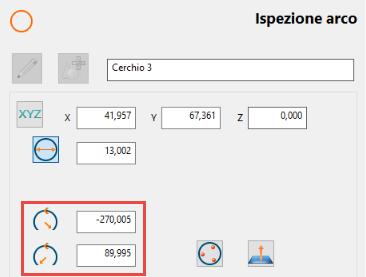

PowerInspect visualizza i valori nominali degli angoli iniziale e finale nella finestra di dialogo Ispezione arco:
Quando si fa clic sul pulsante Accetta
, PowerInspect crea un elemento della sequenza con un percorso sonda determinato dal metodo di rilevamento selezionato. Ad esempio:
È possibile utilizzare il sistema di coordinate locale di PowerInspect per facilitare la modifica degli angoli iniziale e finale per le feature 3D. Il sistema di coordinate locale è visualizzato utilizzando linee tratteggiate rosse, verdi e blu che rappresentano gli assi X, Y e Z della feature. Ad esempio:

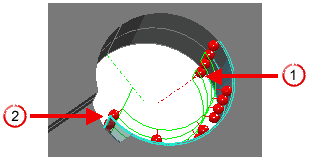

La posizione zero è l'asse X positivo della feature. Utilizzando il sistema di coordinate locale come un sussidio visivo, è possibile modificare gli angoli iniziale e finale del percorso sonda. Nell'esempio seguente, il modello ombreggiato mostra che il percorso sonda di un cilindro comprende punti di contatto che non sono in contatto con la parte:
Posizione zero del sistema di coordinate locale della feature
Punti di contatto non in contatto con la parte
Per correggere tale problema, modificare l'angolo iniziale da -180,00 gradi a -145,00 gradi e salvare la modifica. La vista CAD è aggiornata e visualizza che tutti i punti di contatto sono ora in contatto con la parte:
