Utilizzare la scheda Feature per controllare la creazione di file sonda per gli elementi nella sequenza di ispezione:

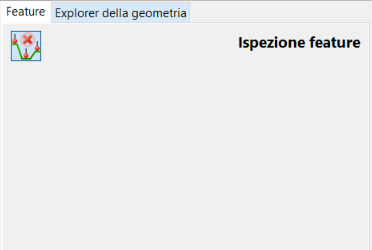

- Per aggiungere elementi alla sequenza di ispezione senza creare un percorso sonda, selezionare il pulsante Genera percorso sonda:
Quando si crea o si seleziona un elemento, non viene creato alcun percorso sonda e non viene visualizzata alcuna finestra di dialogo Ispeziona nella scheda Feature.

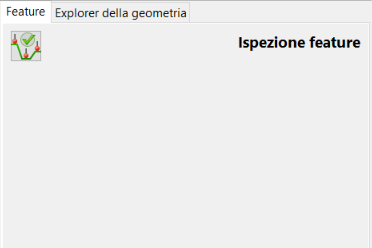

Nota: Gli elementi senza un percorso sonda non possono essere eseguiti su macchine OMV e CNC. Possono essere misurati manualmente. - Per creare un percorso sonda quando si aggiunge un elemento alla sequenza di ispezione, deselezionare il pulsante Genera percorso sonda:
Quando si crea un elemento, PowerInspect visualizza il percorso sonda dell'elemento nella vista CAD e una finestra di dialogo Ispeziona nella scheda Feature. La finestra di dialogo consente di modificare informazioni selezionate sull'elemento, tra cui il metodo utilizzato per creare il percorso sonda.
Nota: Quando si misura un elemento con un percorso sonda, il CAD vista evidenzierà il punto successivo da sottoporre. Quando sono stati rilevati tutti i punti specificati per l'elemento, PowerInspect salva automaticamente i punti e prosegue alla voce successiva nella sequenza di ispezione.
Per accedere al pulsante Genera percorso sonda quando una finestra di dialogo Ispeziona viene visualizzata nella scheda Feature, fare clic sul pulsante Annulla per chiudere la finestra di dialogo.
