Importazione di ponti e tunnel da InfraWorks

Importare un modello di ponte o tunnel e convertirne la geometria in parti per l'ulteriore creazione di dettagli e analisi.

Nota: Sia le installazioni di InfraWorks sia di Revit devono avere lo stesso anno di versione. Anche Autodesk Revit per InfraWorks è un requisito.

1. Inviare il modello da InfraWorks a Revit.
   • Come inviare un ponte ad Autodesk Revit
   • Come inviare un tunnel ad Autodesk Revit

   Una volta in Revit, il modello può accettare l'armatura strutturale.

   Nota: Per un workflow coerente, quando si importa la geometria in Autodesk Revit, utilizzare le stesse unità di misura nei modelli di InfraWorks e Revit. Attivare il filtro delle categorie di Infrastruttura nella finestra di dialogo Sostituzioni visibilità/grafica per controllare la visibilità e la grafica della geometria importata.

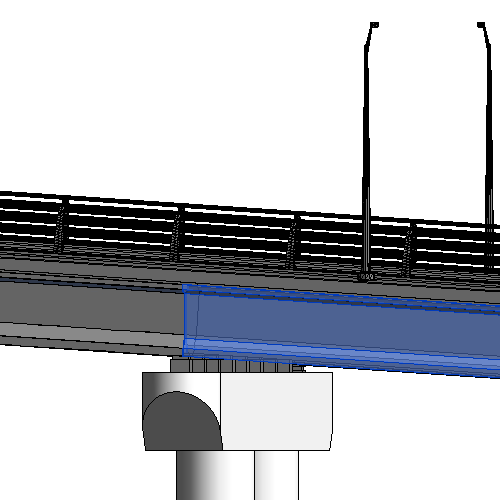

2. Selezionare i componenti che richiedono la creazione di dettagli e creare parti da essi.

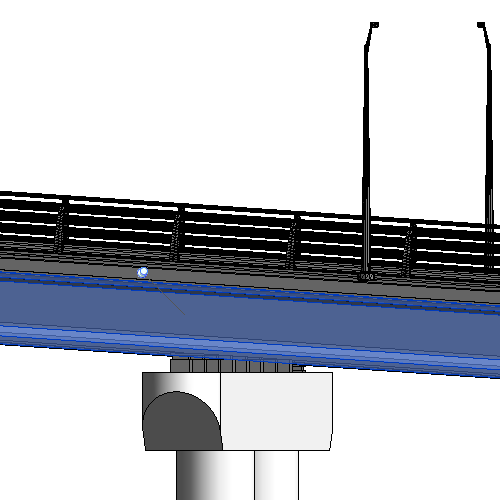

3. Una volta create delle parti, è possibile creare ulteriormente i dettagli dei componenti del ponte e includerli negli assiemi come altre parti create in Revit.

Nota: La creazione di una famiglia di modelli basata su categorie di modelli di ponte non è supportata in Revit. È possibile creare una famiglia di annotazioni in base alle categorie di annotazioni dei ponti.
