Solido topografico: Scava e Rimuovi scavo

Utilizzare un pavimento, un tetto o un solido topografico per tagliare il volume da un solido topografico host.

Gli elementi solaio, tetto e solido topografico che intersecano i solidi topografici vengono utilizzati per scavare il volume dal solido topografico host. Ad esempio, è possibile posizionare un elemento pavimento in un solido topografico inclinato, utilizzare lo strumento Scava e rimuovere il volume del solido topografico fino alla parte superiore del pavimento intersecante oppure utilizzare due elementi solido topografico sovrapposti e utilizzarne uno per scavare un parcheggio.

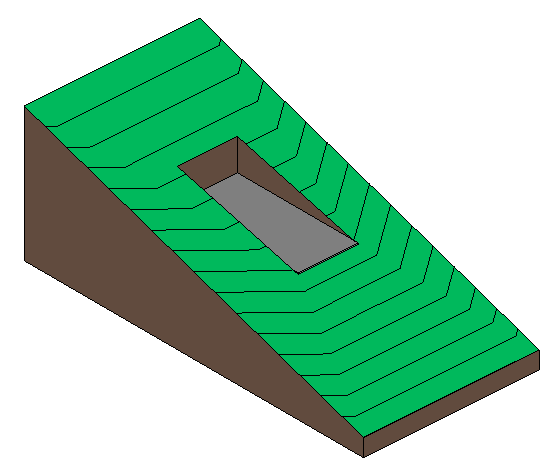

Il pavimento scava un solido topografico

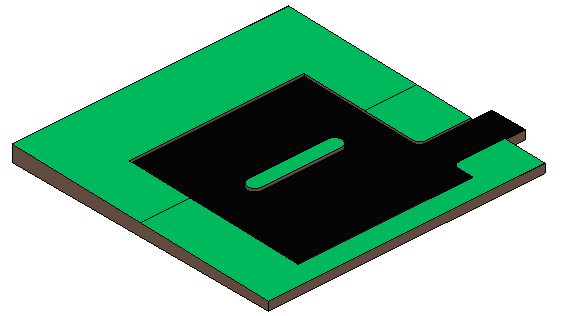

Il solido topografico scava un solido topografico per l'area di parcheggio

Scava

Per scavare un solido topografico

1. Selezionare un solido topografico con un elemento intersecante (tetto, pavimento o solido topografico).
2. Fare clic sulla scheda Modifica | Solido topograficoModellazione solido topografico (Scava).
3. Selezionare l'elemento intersecante da utilizzare per lo scavo.
4. Fare clic su (Modifica).

Rimuovi scavo

Per rimuovere lo scavo dal solido topografico

1. Selezionare il solido topografico (host) scavato.
2. Fare clic sulla scheda Modifica | Solido topograficoModellazione solido topografico (Rimuovi scavo).
3. Selezionare l'elemento intersecante per interrompere lo scavo.
4. Chiudere l'avviso relativo alla sovrapposizione di elementi.
5. Fare clic su (Modifica).

Nota: Il volume riportato dal solido topografico host viene regolato quando l'elemento viene scavato da altri elementi.
