モデル空間ビューポートで作業するには

複数のモデル空間ビューポートを作成するには

1. [表示]メニュー > [ビューポート]を選択します。
2. 使用するビューポート設定を選択します。

現在のモデル空間ビューポートにするには

• ビューポート境界の内側の任意の場所をクリックします。

クリックしないでビューポートを切り替えるには

• [Ctrl]+[R]を繰り返し押します。

モデル空間を単一ビューポートにリセットするには

• [表示]メニュー > [ビューポート] > [1 ビューポート]を選択します。

2 つのモデル空間ビューポートを結合するには

注: 2 つのビューポートを結合するには、それらのビューポートが隣接していて、かつ共通の境界エッジが同じ長さでなければなりません。

1. [表示]メニュー > [ビューポート] > [結合]を選択します。
2. 結合後に保持するモデル空間ビューポート内でクリックします。
3. 隣接するビューポート内をクリックして、最初のビューポートに結合します。

ヒント: または、任意のモデル空間ビューポートの内側の境界をドラッグし、同じ長さの共通エッジを持つ他のビューポートに結合することができます。

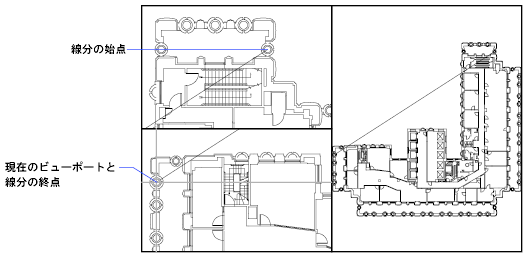

2 つのモデル空間ビューポートにまたがって作図するには

大きな図面では、この方法を使用して、あるコーナーの細部から、離れたコーナーの細部まで線分を作図することができます。

1. 現在のビューポートで線分の作成を開始します。
2. 他のビューポート内をクリックしてそれを現在のビューポートに変更し、線分の終点を指定します。
