UCS[UCS 管理] (コマンド)

現在の UCS の原点と方向を設定します。

アクセス方法

ツールセット: [モデリング]タブ > [UCS]パネル。

メニュー: [ツール] > [UCS を新規作成]。

ショートカットメニュー: UCS アイコンを右クリックして、オプションを選択します。

概要

UCS は、作図やモデリングのために、XY 平面(作業平面)と Z 軸方向を確立するアクティブな座標系です。点の指定、座標入力、直交モードやグリッドなどの作図補助の使用を簡単にし、図面を作成しやすいように UCS 原点と方向をコントロールできます。

ビューポートに対してシステム変数 UCSVP が 1 に設定されている場合は、ビューポートとともに UCS を格納することができます。

プロンプト

次のプロンプトが表示されます。

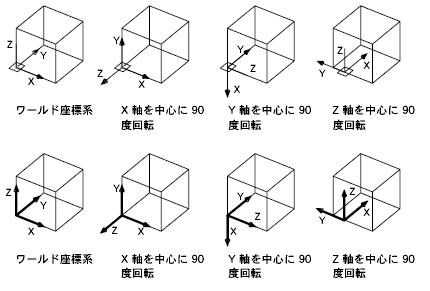

UCS 原点を指定または [面(F)/名前の付いた UCS(NA)/オブジェクト(OB)/直前(P)/ビュー(V)/ワールド(W)/X/Y/Z/Z 軸(ZA)] <ワールド>:

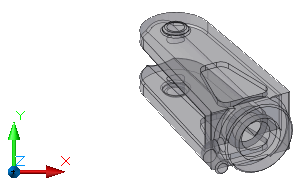

UCS 原点を指定

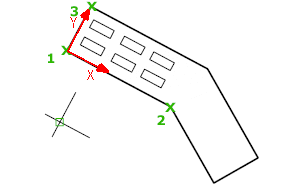

1 点、2 点、または 3 点を使用して、新しい UCS を定義します。

1 点を指定すると、X、Y、Z 軸の方向が変更されることなく、現在の UCS の原点が移動します。
2 点目を指定すると、X 軸の正方向がこの点を通過するように、UCS が回転します。
3 点目を指定すると、Y 軸の正方向を定義するために、新しい X 軸を中心に UCS が回転します。

3 点は、原点、X 軸の正方向の点、XY 平面上の正方向の点を指定します。

注: 座標を入力するときに Z 座標値を指定しなければ、現在の Z 値が使用されます。

ヒント: UCS アイコンの原点グリップを選択して、直接、新しい位置にドラッグしたり、原点グリップメニューから[原点のみ移動]を選択することもできます。

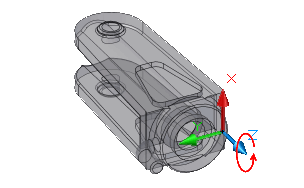

[面(F)]

ヒント: UCS アイコンを選択(または原点グリップメニューから[移動と位置合わせ]を選択)してドラッグし、面に UCS を動的に位置合わせすることもできます。

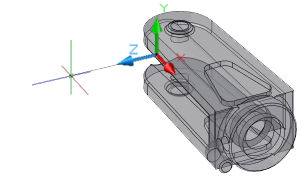

3D オブジェクトの面に UCS を動的に位置合わせします。

カーソルを動かして面に合わせ、UCS がどのように位置合わせされるかをプレビューで確認します。

[次(N)]: 選択したエッジに隣接する面または裏面のどちらかに UCS を配置します。

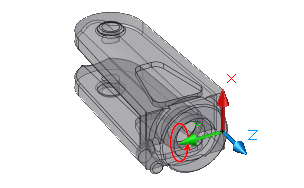

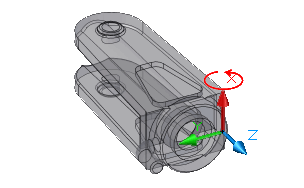

[X 反転(X)]: UCS を、X 軸を中心にして 180 度回転します。
[Y 反転(Y)]: UCS を、Y 軸を中心にして 180 度回転します。
受け入れ: 変更を受け入れて UCS を配置します。

[名前の付いた UCS(NA)]

名前の付いた UCS 定義を登録、呼び出します。

ヒント: UCS アイコンを右クリックして[UCS 定義管理]を選択することで、名前の付いた UCS 定義を登録したり、呼び出すことができます。

[呼び出し(R)]

登録されている UCS 定義を呼び出して現在の UCS にします。

登録する現在の UCS 名: 復元する UCS 定義の名前を指定します。
[一覧(?)](UCS 定義のリスト): 指定した UCS 定義の詳細がリストされます。

[登録(S)]

現在の UCS に名前を付けて登録します。

登録する現在の UCS 名: UCS 定義の名前を指定します。

[削除(D)]

登録した定義のリストから、指定した UCS 定義を削除します。

現在アクティブな UCS 定義を削除すると、その UCS の位置は変化しませんが、[名前なし]としてリストされます。

[一覧(?)] (UCS 定義のリスト)

登録している UCS 定義の名前とともに、各 UCS 定義の原点と X、Y、Z 軸が現在の UCS を基準にしてリストされます。すべての UCS 定義をリストするにはアスタリスク(*)を入力します。現在の UCS が WCS (ワールド座標系)と同じ場合は、「ワールド」としてリストされます。カスタムでも名前が付いていない場合は、Unnamed としてリストされます。

[オブジェクト(OB)]

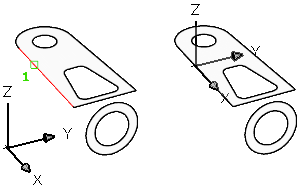

選択した 2D オブジェクトまたは 3D オブジェクトに UCS を位置合わせします。構築線と 3D ポリラインを除き、どのオブジェクトタイプにも UCS を位置合わせすることができます。

カーソルを動かしてオブジェクトに合わせ、UCS がどのように位置合わせされるか、そのプレビューで確認し、クリックして UCS を配置します。多くの場合、新しい UCS の原点は、指定した点に最も近い端点に配置されます。X 軸はエッジに沿うように、または曲線に正接するように配置され、Z 軸はオブジェクトに対して垂直になるように位置合わせされます。
