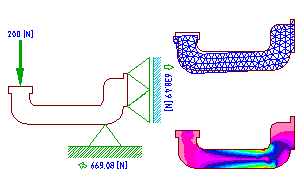

静的荷重を受ける 2 つの寸法オブジェクトで有限要素解析を実行します。
検索
概要
指定した厚みを持つプレートの平面、あるいは個々の応力とストレッチ荷重のかかる断面について、応力と変形を計算できます。
AMFEA2D コマンドを実行するには、次の条件が満たされている必要があります。
- 輪郭線が作成されている。
- 内部と外部の輪郭線が互いに接していない。
- 輪郭線または断面が、閉じたサーフェスを形成している。
注: 同じ図面内で複数の FEA タスクを実行できます。輪郭線が変更された場合、新しい FEA タスク が解析されなければなりません。
FEA の計算に関する設定は、[FEA 2D - 計算]ダイアログ ボックスで行います。材料、厚さ、境界条件(荷重と支持)のタイプと大きさを指定します。
プロンプト
次のプロンプトが表示されます。
- [内側の点を指定]
- 断面内部の点を選択します。FEA ルーチンは、断面により定義された領域内で、閉じた外部輪郭線と内部輪郭線を自動的に検索します。
- [既存]
- 既存の解を使用して再計算します。輪郭線が変更されていない場合は、このオプションを使用します。
- [新規(N)]
- 既存の解を削除し、新たな計算を開始します。輪郭線が変更された場合は、このオプションを使用します。
