荷重を適用する

1. [Autodesk Nastran][設定][荷重]の順にクリックします。

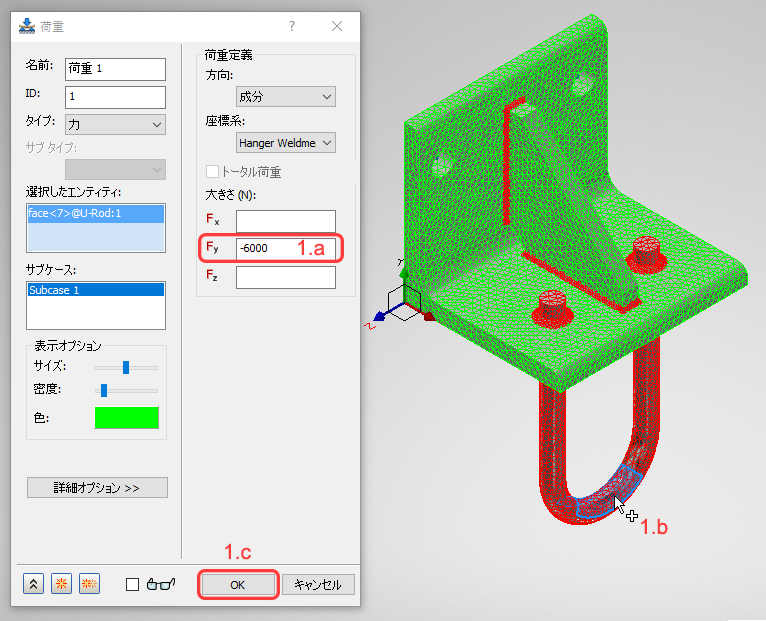

   次の 3 つの手順については、図 1.a – 1.c を参照してください。



   図 1.a – 1.c

   1. [大きさ(N)]見出しの[Fy]フィールドに「–6000」とタイプ入力します。
   2. 上の図に示すように、U 字丸棒の中心で曲がった円柱の形をしたサーフェスの上半分を選択します。CAD モデルのサーフェスが分割され、+/- 45° の荷重作用ゾーンができました。この 45° 荷重ゾーンのサーフェスが、荷重が曲がり棒の外周の上半分にのみ適用されるように再度分割されました。

      クリックした面が[選択したエンティティ]リストに追加されています。

   3. [OK]をクリックして荷重を適用し、ダイアログ ボックスを閉じます。

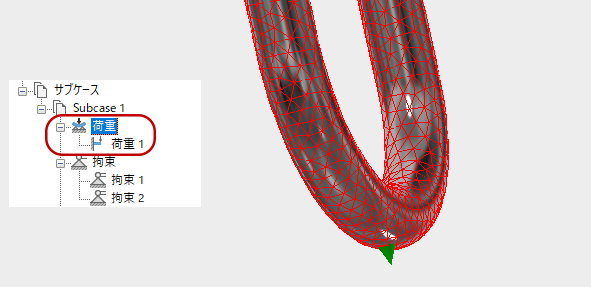

2. ブラウザとモデルが次の図のようになっているか比較して、荷重が正しく適用できたか検証します。
