ライン

[カーブ編集] タブ > [作成] パネル > [ライン] メニューを使用し、新規ラインを作成します。グラフィックウィンドウでインタラクティブに作成、または、座標を入力することで、ラインの定義が可能です。

このメニューの全オプションに対し、個別のツールバーが表示されます。

• 連続 － 直線セグメントを含む連続線を作成します。



  連続線/単一線を切替え － 連続線 と単一線 の作成をクリックして切り替えます。

  セグメント閉鎖 － 現行セグメントを閉鎖します。

  新規セグメント開始 － 現行セグメントを終了し、次のポイントを新規セグメントの始点にします。

  閉じる － 変更を了解し、ツールバーを閉じます。

  詳細については、ライン作成の例を参照してください。

• 単一 － 単一線を作成します。
• 長方形 － 4 つの直線セグメントを含む長方形の連続線を作成します。



  連続線/単一線を切替え － 連続線 と単一線 の作成をクリックして切り替えます。

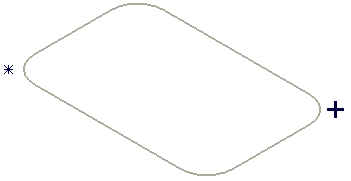

  フィレット コーナー － 選択時はフィレット コーナーを持つ長方形を作成します。



  オフにすると、直角コーナーを持つ長方形が作成されます。



  半径 － フィレットの半径。このオプションは、フィレット コーナー を選択しているときにのみ使用することができます。

  閉じる － 変更を了解し、ツールバーを閉じます。
