ラインの作成例

この例では、カーブ編集 タブを使用したラインの作成方法を説明します。

1. [カーブ編集] タブ > [作成] パネル > [ライン] > [連続] をクリックし、連続線 ツールバーを表示します。

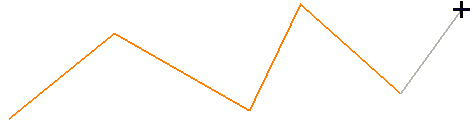

2. グラフィック領域で連続線をスケッチ、または、ツールバーの座標領域に座標を入力して連続線を作成します。



3. をクリックして当該セグメントを終了し、別のセグメントを開始します。

   または、最終ポイントをダブルクリックし、当該セグメントを終了します。

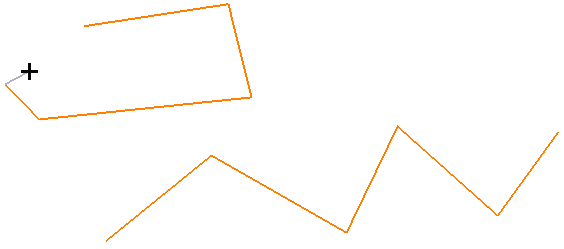

4. 別の連続線のスケッチを続行します。

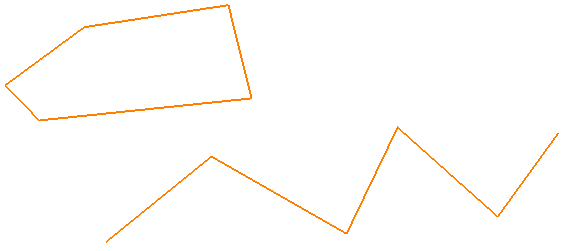

5. をクリックし、当該セグメントを閉じます。



6. [カーブ編集] タブ > [作成] パネル > [ライン] > [長方形] をクリックし、長方形 ツールバーを表示します。

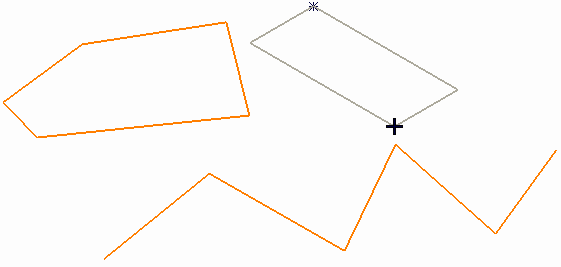

7. グラフィック領域をクリックし、長方形を定義する 2 つの対角コーナーをマークします。
